Kategorie: Boden

Unterkonstruktion des Zwischenbodens

11. August 2025 Ernst Wagner

Zur Unterkonstruktion gehört für uns auch der Zwischenboden. Bereits während der Dämmphase haben wir im unteren Bereich der Wände – etwa auf 30 cm Höhe – eine 40 mm Verschraubungsleiste eingeklebt. Diese Leiste dient als Auflagepunkt für die 30 mm Alu-Konstruktionsprofile im Industriestandard, die wir dort verschraubt haben. Die Schrauben wurden vorher mit Sikakleber eingeschmiert, um sie gegen Rausrütteln zu sichern. Auf diesen Profilen ruht die untere Unterbodenkonstruktion, die den späteren Zwischenboden trägt.

Im Bereich des Bettes haben wir darauf geachtet, dass seitlich wirkende Kräfte möglichst direkt von einer Wandseite zur anderen übertragen werden. Dieser Ansatz wird im weiteren Bauverlauf auch im mittleren Bereich nochmals umgesetzt werden können. Eine komplett durchgängige Ausführung war an dieser Stelle jedoch nicht möglich.

Unter dem jetzigen HPL-beschichteten Boden haben wir an den Punkten, an denen die abstützenden Stelzen stehen, zusätzlich eine 40 mm dicke Holzlattung verklebt. So können die Kräfte gezielt in diese Auflageflächen geleitet werden. Die Stelzen werden später noch mit dem Boden verschraubt, um ein „Hüpfen“ zu verhindern. Der Nachteil dieser Lösung: Alle vertikalen Lasten wirken punktuell auf die 30 × 30 mm Flächen der Stelzen. Diese Punkte sind damit besonders belastet. Falls sich der Boden an diesen Stellen im Betrieb absenkt, müssen wir nachträglich Lastverteilungsmaßnahmen einbauen.

Zur Konstruktion selbst gibt es nicht viel Spektakuläres zu berichten – sie ist sehr flexibel und erlaubt jederzeit Änderungen im weiteren Bauverlauf. Durch die offene Bauweise lassen sich später problemlos zusätzliche Elemente anbringen, wie z. B. Platten für Elektroanschlüsse, Kabelkanäle oder auch Raumteiler. Allerdings ist der Aufbau zeitintensiv und erfordert hohe Genauigkeit. Jede Schraube wird später noch einmal herausgenommen und mit Schraubenkleber (Henkel Loctite 243) gesichert.

Zum Abschluss wird der Zwischenboden fest mit den Aluprofilen verschraubt, sodass alle Bauteile formschlüssig miteinander verbunden sind. Damit haben wir eine stabile Basis geschaffen, auf der der weitere Ausbau aufbauen kann.

Categories: Boden, Gewicht, Koffer, Verschraubungsleisten

Endlich ist der Boden drinnen

7. Mai 2025 Ernst Wagner

Manchmal muss man erst alles rausschmeißen, damit wieder Ruhe einkehrt. Oder ein Boden. Oder beides.

So geschehen an einem sonnigen, völlig harmlos aussehenden Montagmorgen, der dann doch irgendwie eskaliert ist. Denn was nach „Boden verlegen“ klingt, war in Wirklichkeit eine Mischung aus Tetris für Fortgeschrittene, Rückenkraulen auf Siebdruckplatten und der Erkenntnis, dass ein Bautag ohne Chaos einfach nicht existieren kann.

Bevor man einen Boden verlegen kann, muss man erstmal… ja genau, einen haben. Und davor: alles andere NICHT haben. Bedeutet im Klartext: Koffer leer. Komplett. Als hätte da nie was gestanden, geschraubt, geklebt oder geflucht worden. Rückblickend kann man sagen: Wir hatten wieder diesen „Ach, das geht schon schnell“-Gedanken. Klassischer Anfängerfehler. Spoiler: Es ging nicht schnell. Aber es ging – irgendwie.

Dann kam die Verstärkung – im wahrsten Sinne. 40x40mm-Leisten, zugesägt, sortiert, ausgelegt, angeguckt, nochmal angeguckt, Plan verdreht gehalten, wieder geradegedreht. Die Leisten sollten später die Stelzen der Aluprofilkonstruktion tragen, und das Ganze so schön kräftetechnisch stabilisieren, dass sogar Chuck Norris drauf tanzen könnte. Also theoretisch. (Wir haben’s nicht ausprobiert. Noch nicht.)

Zwischen den Leisten haben wir 40mm XPS-Dämmung eingesetzt – diese hübschen Styroporplatten mit dem Charme eines Tupperdeckels, aber deutlich weniger Nachgiebigkeit. Geklebt haben wir mit Sika Stick and Seal 111. Oder wie wir’s nach dem dritten Versuch genannt haben: „Der Stoff, der alles zusammenhält„

Darauf kam dann eine 12mm HPL-beschichtete Bodenplatte. Wer jetzt denkt: „Oh, das klingt einfach“ – nein. Zuschneiden, einpassen, aufkleben, festdrücken, nochmal nachschneiden, nochmal aufkleben, fluchen, dann doch richtig machen. Und das Ganze FÜNF MAL. Ja, fünf Platten. Fünf Mal das gleiche Spiel. Irgendwann wusste sogar der Staubsauger von alleine, wann der nächste Schritt kommt.

Am Ende – wenn man denkt, jetzt ist’s geschafft – kommt ja immer noch die Kür. Also haben wir alle Stöße und Kanten mit Sika Stick and Seal 111 abgedichtet. Wenn der Boden jetzt nicht wasserdicht ist, dann wissen wir auch nicht weiter.

Jetzt liegt er da. Fest. Grau. Sauber. Dicht. Und irgendwie auch ein kleines bisschen stolz. Unser neuer Boden. Der erste Schritt Richtung Wandverkleidung ist getan – und wir sind offiziell bereit für den nächsten Bauabschnitt. Also… sobald der Rücken wieder mitmacht.

Categories: Ausbauverlauf, Boden, Dämmung, Koffer

Den Boden abdichten

26. Juli 2024 Ernst Wagner

Tag 64-65

Jetzt muss der Boden doch ringsum abgedichtet werden. Zuerst der Unterboden, damit alles schön austrocknen kann. Nachdem alles trocken war, haben wir die Hohlräume zwischen Wand und Bodenkante mit Kleber gefüllt. Und an dieser Stelle haben wir gleich Ablaufschläuche eingebaut, damit bei einem möglichen Wasserschaden das Wasser abfließen kann.

Categories: Ausbauverlauf, Boden, Koffer

Der Boden kommt wieder rein

15. Juli 2024 Ernst Wagner

Tag 63

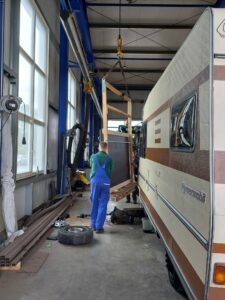

Der Boden des Koffers ist ein Meilenstein. Wenn der Boden drin ist, sieht der Koffer wieder vollständig aus. Zuerst muss der Boden Zum LKW gebracht werden. Die Böden bestehen aus Siebdruckplatten 4 Stück je 1,5m breit. Das ist schon ein ganz ordentliches Gewicht. Wobei ich den Eindruck habe, dass die neuen Platten etwas leichter sind, als die die wir ausgebaut hatten. Die neuen sind aber mit einer Feder und Nut ausgestattet so dass der Boden insgesamt nochmals eine andere Steifigkeit erhält. – Übrigens: Der Boden ist vom Kofferhersteller. Also nicht aus dem Baumarkt. Die Böden sind speziell für diesen Koffer vom Hersteller auch gefertigt und geliefert worden.

Dann ging es los mit dem Verlegen. Da die Böden genau der Kofferbreite entsprechen, war es etwas „tricki“ den Boden immer richtig „einzudrehen“ damit er später auch perfekt sitzt.

Wir hatten noch 3 weiter Bekannte die uns geholfen haben, den Boden in den Koffer zu verlegen. An dieser Stelle sei unser herzlichster Dank, an diejenigen, nochmals gesagt. Meike hat während dem die Platten hochgehalten wurden, Karosseriekleber auf die Auflageflächen aufgebracht damit das ganze nochmals eine weitere Festigkeit erhält. So haben wir Stück für Stück die Bodenplatten eingelegt und gleich mit selbstschneidenden Schrauben mit den Rahmen fest verschraubt.

Ecken wurden entsprechend angepasst.

Der Unterboden sieht recht gut verklebt aus. Hier und da muss noch nachgearbeitet werden so das kein Spritzwasser den Unterboden wieder aufweichen könnte oder der Boden langfristig morsch werden könnte.

Anderseits: Es hat bald 20 Jahre gedauert bis beim alten Boden an der vordersten Ecke an der Beifahrerseite, eine morsche Stelle (10cmx5cm) sich breit gemacht hat.

Auch das L-Profil der Wand auf dem der Boden liegt (auf der Fahrerseite) haben wir ordentlich konserviert und mit viel Karosseriekleber zugekleistert, so dass hier hoffentlich keine Feuchtigkeit mehr reinkommen kann.

Das Fahrzeug wird uns auf jeden Fall überstehen oder „überleben“ und somit brauchen wir uns hierüber keine Gedanken mehr machen.

Der Meilenstein ist mit diesem Tag und Arbeitsschritt gesetzt. Jetzt geht mit sichtlichen Schritten voran.

Auch sei an dieser Stelle nochmals ein großes Lob und Dank an unserer Werkstatt gesagt. Ohne sie hätten wir mit diesem Auto eine Vollkatastrophe erlebt. Mit ihrer Hilfe und Fachwissen haben wir bis heute alles meistern können. Auch das Gefühl zu haben, jemanden Fragen zu können, wenn es mal nicht weitergeht. In diesem Sinne mit dem Spruch: „Das kriegen wir na“.

Categories: Ausbauverlauf, Boden, Gewicht, Koffer

Träger gerissen

12. Juli 2024 Ernst Wagner

Tag 58

Der Träger musste geschweißt werden. Unglaublich welche Schäden bei einem solchen Fahrzeug auftreten können. Nicht auszumalen wenn uns so etwas erst beim TÜV aufgefallen wäre. Ohne Boden im Koffer war das Schweißen problemlos möglich und der TÜV-Prüfer hat hier sein OK jetzt schon gegeben.

Categories: Ausbauverlauf, Boden, Fail, Karosserie, Schaden

Bodenplatte vom Koffer entfernt

16. Oktober 2023 AdminErnst

Tag 3

Wir haben es geschafft. Mit vereinten Kräften ist es uns gelungen den Boden aus dem Koffer auszubauen. An dieser Stelle möchten wir unseren Dank an allen unseren tatkräftigen Helfern loswerden.

Die erste Aufgabe, vor dem der Boden raus genommen werden konnte war es, alle Anbauteile die am Boden befestigt waren zu entfernen und alle Schrauben die den Boden mit den Zwischenrahmen verbunden hatten ebenfalls zu entfernen. Wie Ihr vielleicht denken könnt, waren diese Schrauben so festgegammelt das wir gezwungen waren, die Köpfe der Schrauben „abzuflexen“.

Die Rauchentwicklung vom verbrannten Siebdruckholz zwang uns öfter eine Pause einzulegen bis der Rauch wieder verzogen war, um anschließend die nächsten Schrauben „abzuflexen“.

Für die Anbauteile wie Radkasten und Träger für die Heckbeleuchtung haben wir nach der Entfernung, Schablonen aus Pappe gebastelt, um später im neuen Boden hoffentlich die richtige Position wieder zu finden.

Leider sind uns beim Ausbau der Bodenplatte auch einige Fehler passiert. Zunächst habe ich beim abflexen der Kabelhalterung vom Unterboden, versehentlich auch das Kabel für die Innenbeleuchtung im Koffer erwischt (Wird sowieso aus dem Koffer nach Außen als Arbeitsleuchte verlegt). Das muss also noch überprüft werden, wie schwer der Schaden ist. Beim aushebeln des Bodens ist uns dann aufgefallen das wir die Seiten- oder Begrenzungsbeleuchtung mit abgerissen haben. – hatten wir komplett vergessen. – Auch hier müssen wir noch prüfen wie schwer der eigentliche Schaden hierbei ist.

Abschließend gab es auch körperliche Schäden. Ich habe mir eine Brandblase am linken Daumen zugezogen. – Ja so ein Ausbau bedeutet auch, dass körperlicher Schmerz enthalten ist.
