Es wird wieder umgeplant

21. März 2026 Ernst Wagner

Wer unseren Ausbauverlauf schon eine Weile verfolgt, weiß: Bei uns ist ein Plan ungefähr so stabil wie ein Kartenhaus im Ventilator. Wir machen uns Gedanken, zeichnen Skizzen, messen alles dreimal nach… und bauen es dann trotzdem anders. Manchmal freiwillig. Manchmal, weil uns die Realität freundlich aber bestimmt darauf hinweist, dass unser Plan ungefähr so praxisnah war wie ein Whirlpool im Handschuhfach.

Diesmal ging es um das Thema Gasinstallation im LKW-Kofferaufbau.
Ein Thema, bei dem man als Selbstausbauer sehr schnell merkt, dass „Pi mal Daumen“ keine offiziell anerkannte Maßeinheit ist.

Unsere Idee war eigentlich ziemlich genial. Also zumindest fanden wir das.

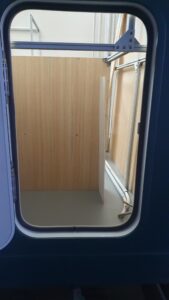

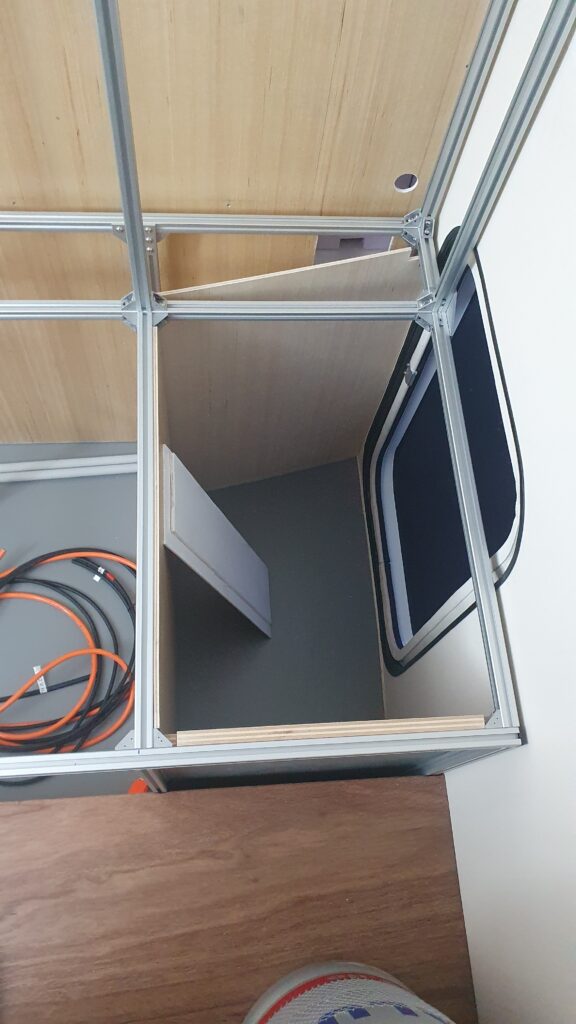

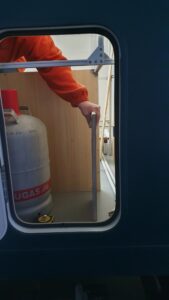

Die Gasflasche sollte auf der Fahrerseite hinter einer Außenklappe sitzen. Schön zugänglich, ordentlich befestigt und natürlich so, dass wir jederzeit an die Verschlüsse der Halterung kommen.

Direkt daneben wollten wir noch eine zusätzliche Zwischentür in den Gaskasten einbauen. Dadurch hätten wir durch die gleiche Außenklappe nicht nur die Gasflasche erreichen können, sondern auch unsere Wasserversorgung und die Anschlüsse der Außenversorgung direkt neben Martha.

Kurz gesagt:
Ein cleverer, kompakter Technikbereich.

Ein kleines Meisterwerk deutscher Garageningenieurskunst.

Also… auf dem Papier.

Das einzige kleine Detail:
Der Gaskasten hätte dafür zwei Türen gebraucht.

Und genau hier beginnt die Stelle der Geschichte, an der wir uns selbst fragen, warum wir nicht vorher jemanden gefragt haben, der sich wirklich damit auskennt.

Bevor wir also fröhlich Löcher in unseren Kofferaufbau schneiden und danach versuchen zu erklären, warum da plötzlich zwei Türen im Gaskasten sind, hatten wir eine seltene Eingebung:

Wir fragen vorher den Gasmann.

Eine Entscheidung, die im Nachhinein betrachtet ungefähr so klug war wie ein Sicherheitsgurt im Auto.

Der gute Mann hörte sich unsere grandiose Planung geduldig an, nickte ein paar Mal und sagte dann einen Satz, der in etwa die Wirkung eines Presslufthammers auf ein Kartenhaus hatte:

„Ein Gaskasten darf nur eine Tür haben.“

Ende der Planung.

Applaus.

Vorhang.

Das besonders Ironische daran:

Diese Seite unseres Aufbaus hat ohnehin schon eine gewisse… Geschichte.

Kurz gesagt:
Diese Seite unseres Fahrzeugs scheint ein Eigenleben zu führen.

Denn genau hier haben wir bereits einmal eindrucksvoll bewiesen, dass man auch mit viel Enthusiasmus komplett danebenliegen kann.

Wer sich noch einmal anschauen möchte, wie wir diese Fahrzeugseite bereits einmal erfolgreich verhunzt haben, darf gerne hier nachlesen:

Und weil wir offensichtlich der Meinung waren, dass ein Fehler alleine sich langweilt, folgte kurz darauf noch eine Planänderung, die uns eine wunderbar sichtbare Alu-Profilstange quer durch das obere Drittel der Außenklappe beschert hat:

Kurz gesagt:
Diese Seite unseres Fahrzeugs scheint ein Eigenleben zu führen.

Ich bin inzwischen relativ sicher, dass irgendwo im Blech ein kleiner Dämon wohnt, der immer dann aktiv wird, wenn wir glauben, einen guten Plan zu haben.

Und genau dort wollten wir jetzt auch noch die Gasinstallation unterbringen.

Was soll da schon schiefgehen.

Während ich noch damit beschäftigt war, unsere Planung innerlich zu betrauern und überlegte, ob man einen Gaskasten vielleicht einfach unsichtbar denken kann, kam von Meike eine neue Idee.

Eine von diesen Ideen, bei denen man kurz denkt:
„Moment… das ist eigentlich ziemlich clever.“

Ihre Lösung:

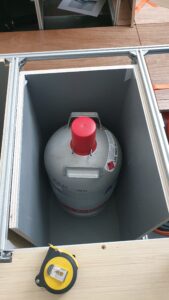

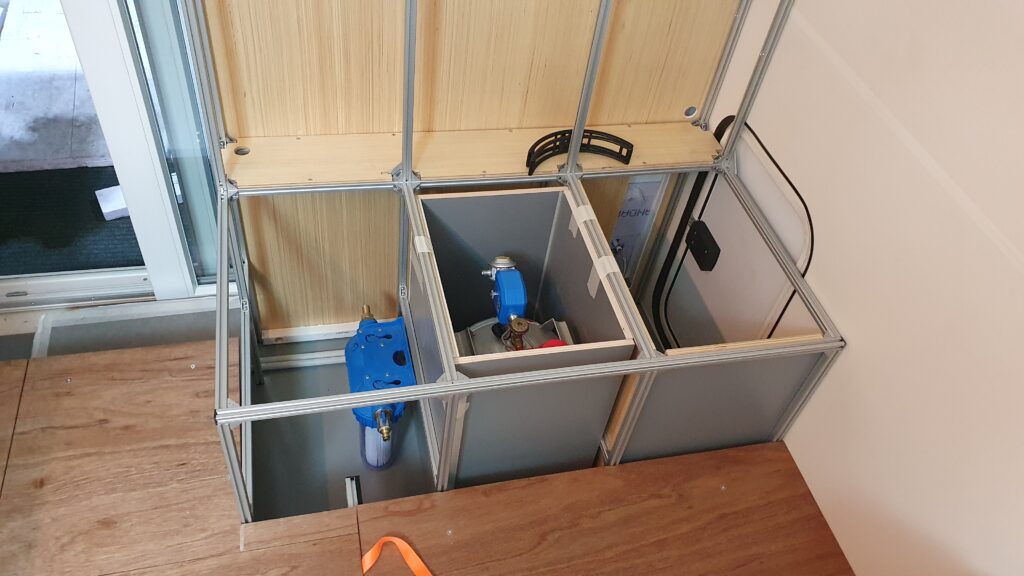

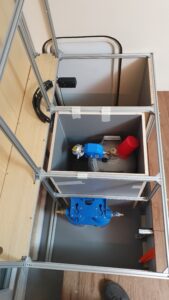

Der Gaskasten kommt einfach in das 2. Segment der Eckbank.

Genauer gesagt in das mittlere Segment der Sitzbank.

Der Raum ist dort zwar ungefähr so großzügig bemessen wie eine Economy-Class-Beinfreiheit bei Billigfliegern, aber technisch funktioniert es.

Der Zugriff erfolgt von oben über die Sitzfläche.
Das bedeutet zwar, dass man im Zweifel erst einmal das Sitzpolster anheben muss, aber dafür erfüllt der Gaskasten eine ganz wichtige Vorschrift:

Er hat nur eine Tür.

Der ursprüngliche Raum hinter der Außenklappe bleibt dadurch frei für unsere:

Wasserversorgung
Außenanschlüsse

Und ganz ehrlich:
In kreativen Umplanungen und gepflegtem Improvisationspfusch haben wir inzwischen wirklich Übung.

Jetzt muss nur noch der Gasmann seinen Segen geben.
Und vielleicht ein kleines Stoßgebet sprechen.

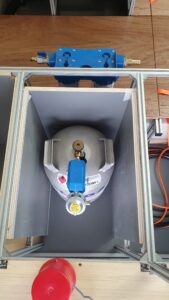

Die Gasflasche soll an der Innenwand an zwei Punkten befestigt werden.

Davor sitzt der Crashsensor von GOK, der über einen Schlauch an ein starres Gasrohr angeschlossen wird.

Dieses Gasrohr verschwindet dann durch den Boden nach draußen.

Dasselbe Prinzip gilt für:

unsere Gas-Außenversorgung
den Herd mit Backfunktion

Unter dem Fahrzeug werden diese drei Gasleitungen miteinander verbunden.

Der Vorteil:
Im Innenraum bleiben die Rohrstrecken möglichst kurz.

Und je weniger Gasleitungen im Innenraum herumturnen, desto besser schläft man nachts. Besonders wenn man weiß, wer sie eingebaut hat.

Natürlich wäre es kein echter Ausbaufortschritt bei uns, wenn nicht irgendwo noch ein kleines Problem lauern würde.

Unser Herd hat nämlich einen sehr eigenen Charakter.

Der starre Gasanschluss sitzt – von vorne betrachtet – hinten auf der linken Seite.

Das wäre vollkommen unproblematisch…
wenn der Herd nicht bereits eingebaut wäre.

Das bedeutet nun, dass wir irgendwie ein starres Gasrohr anschließen müssen, während der Herd bereits fest im Möbel sitzt und uns dabei ungefähr so viel Bewegungsfreiheit lässt wie ein Zahnarzttermin mit Handschellen.

Die aktuelle Idee sieht folgendermaßen aus:

Das Gasrohr wird am Herd angeschlossen, dann nach rechts bis zur Küchenseitenwand geführt, die sich in Richtung Schiebetür befindet. Dort machen wir eine 90-Grad-Biegung nach unten, bevor das Rohr durch den Boden nach draußen verschwindet.

Durch diese Führung sollte ein kleines bisschen Spiel im Rohr entstehen – gerade genug, um den Anschluss am Herd überhaupt montieren zu können, ohne gleichzeitig die komplette Küche wieder zu zerlegen.

Zumindest ist das der Plan.

Und wie wir inzwischen wissen, ist ein Plan bei uns vor allem eines:

Eine spannende Vermutung darüber, wie es vielleicht funktionieren könnte.

Wenn man eines aus unserem Ausbauprojekt lernen kann, dann vermutlich das:

Selbstausbau besteht zu etwa

20 % aus Planung
30 % aus Bauen
und zu 50 % aus Umplanen

Manchmal fühlt sich das Ganze ein bisschen so an, als würde man ein Puzzle zusammensetzen, bei dem ständig jemand neue Teile dazulegt.

Aber genau das macht den Ausbauverlauf von Heilix Blechle auch aus:
Es läuft nicht perfekt.

Es läuft realistisch.

Mit Ideen, Fehlplanungen, spontanen Geistesblitzen und der gelegentlichen Erkenntnis, dass man vielleicht doch noch einmal jemanden fragen sollte, der sich wirklich damit auskennt.

Und deshalb sind wir uns ziemlich sicher:

Dieser Plan wird auch nicht der letzte gewesen sein.

Fortsetzung folgt.
Sehr wahrscheinlich nach der nächsten Planänderung.

Categories: Ausbauverlauf, Gas, Koffer

Wer ist Martha

15. März 2026 Ernst Wagner

Du kennst das vielleicht.
Du baust seit Wochen an deinem LKW-Kofferaufbau, misst, sägst, fluchst – und plötzlich starrt dich ein großes, leeres Fenster an. Und dieses Fenster denkt sich: „Hier fehlt was.“

Nicht technisch. Nicht funktional.
Sondern emotional.

Genau da standen wir. Mitten im Ausbauverlauf unseres LKW-Kofferaufbaus. Die Eckbank war eingebaut, der Rücken zur Fensterseite – großartig zum Sitzen, eher mäßig für die Aussicht. Der untere Bereich des Fensters? Dauerhaft verdeckt. Der obere? Zu viel Einblick von draußen.

Und so begann die Suche nach… nun ja… einem Mitreisenden.

Heute ist es Zeit, euch Martha vorzustellen:

Martha ist kurzsichtig. Sie trägt Brille. Und sie reist ab sofort immer mit uns.

Warum ein Lama?
Warum mit Brille?
Warum überhaupt?

Ganz einfach: Weil wir es können. Und weil der LKW-Kofferaufbau nicht nur Technik ist, sondern Persönlichkeit.

Durch unsere Eckbank – Rücken zur Fensterseite – bleibt der untere Bereich des Fensters dauerhaft verdeckt. Von innen siehst du dort: nichts. Absolut nichts.

Und genau dort sitzt Martha.

Ja, richtig gelesen.
Unser kurzsichtiges Lama mit Brille klebt im Bereich, den man von innen gar nicht sieht.

Und Warum?
Weil genau dieser Teil von außen sichtbar ist – und wir keine Lust auf „nacktes Fenster“ hatten. Der obere Bereich des Fensters – also von der Oberkante der Eckbank bis zur Decke – bleibt weiterhin frei. Und genau dort könnten künftig Blisses angebracht werden, um diesen sichtbaren Restbereich bei Bedarf abzudecken.

Kurz gesagt:
Unten klebt das Lama.
Oben wäre Platz für Blisses.
Innen sieht man davon… nichts.
Aussen hingegen reist jetzt Martha mit.

Wenn du eine Fensterfolie aufbringen willst, brauchst du:

Ein perfekt gereinigtes Fenster
Destilliertes Wasser (wir haben Osmosewasser verwendet – man gönnt sich ja sonst nichts)
Eine Rakel
Ein Kuttermesser oder Teppichmesser
Und die naive Hoffnung, dass alles beim ersten Mal klappt

Das Fenster wurde also penibel gereinigt. Wirklich penibel. So sauber war es wahrscheinlich nicht mal beim Einbau.

Dann: ordentlich mit Osmosewasser einsprühen. Schön einnässen. Nicht zaghaft. Das Glas soll aussehen, als hätte es gerade ein Wellness-Wochenende hinter sich.

Anschließend die Folie von der Trägerfolie lösen.

Und genau hier passierte es.

Statische Aufladung – oder wie man sich unsichtbare Feinde ins Kunstwerk holt

Beim Abziehen entstand eine statische Aufladung.
Was wir nicht bemerkten: Diese lud charmant sämtliche in der Werkstatt schwebenden Schmutzpartikel ein.

Wir bemerkten es nicht.

Wir sprühten die Folie ebenfalls mit Osmosewasser ein.
Legten sie nass auf die Scheibe.
Strichen mit der Rakel von innen nach außen Luft und Wasser heraus.
Schnitten die Überstände mit dem Teppichmeser ab.

Und standen da.
Bewunderten Martha.
Feierten uns ein kleines bisschen.

Exakt auf Mass?
Übrigens eher hinderlich. Beim Aufbringen merkten wir schnell: Ein paar Millimeter mehr Spielraum wären deutlich entspannter gewesen. Also wurde sauber nachgeschnitten.

Fertig war das Kunstwerk.

Dachten wir.

Ein paar Tage später, das Licht fiel schräg ins Fenster.

Und da waren sie.
Die kleinen, fiesen Schmutzpartikel. Eingeschlossen. Für die Ewigkeit konserviert.

Nicht dramatisch.
Aber sichtbar.

Also falls du gerade planst, deinen LKW-Ausbau mit einer Fensterfolie aufzuhübschen:

👉 Eine Werkstatt ist dafür nicht der richtige Ort.
Wirklich nicht.

Staub gewinnt hier immer.

Warum Martha trotzdem bleibt

Ja, da sind kleine Partikel.
Ja, wir wissen jetzt, wie es besser geht.
Ja, wir würden es beim nächsten Mal anders machen.

Aber ganz ehrlich?

Martha gehört inzwischen dazu. Sie sitzt da, kurzsichtig wie eh und je, blickt nach draußen und erinnert uns daran, dass der Ausbauverlauf eines LKW-Kofferaufbaus nicht perfekt sein muss.

Er muss nur unserer sein. Und wenn wir irgendwann Blisses nachrüsten, dann nur, wenn Martha damit einverstanden ist.

Für alle, die es technisch exakt wissen wollen:

Fenster reinigen.
Mit destilliertem Wasser oder Osmosewasser einsprühen.
Folie vorsichtig von der Trägerfolie lösen.
Auch die Folie befeuchten.
Nass auflegen.
Mit Rakel von innen nach außen ausstreichen.
Überstände mit scharfem Kuttermesser oder Teppichmesser sauber schneiden.
Staub vermeiden. Unbedingt.

Und falls doch etwas schiefgeht:
Ein Lama mit Brille macht alles besser.

Wenn du mehr über unseren Ausbau erfahren willst, stöbere gerne weiter im Ausbauverlauf. Hier wird geschraubt, geflucht, gelacht – und manchmal klebt auch einfach ein Lama am Fenster.

Categories: Ausbauverlauf, Fail, Koffer, Schiebetür

Elektroschrank wird eingebaut

8. März 2026 Ernst Wagner

Es gibt Projekte im Ausbau, da denkst du: „Das wird entspannt. Ein bisschen Aluprofil, ein paar Platten, paar Schrauben – Feierabendbier.“
Und dann gibt es Projekte wie unseren Elektroschrank im LKW-Kofferaufbau.

Kurzfassung: Ich war naiv. Sehr naiv. Fast schon bewundernswert naiv.

Was als „Ach, das bauen wir schnell rein“ begann, entwickelte sich zu einer Mischung aus Millimeter-Tetris, Zirkusakrobatik im Kofferaufbau und einem dauerhaften Duell mit einem Solarkabel, das offensichtlich eigene Lebensziele hatte.

Fangen wir mit dem Elefanten im Raum an.
Beziehungsweise mit dem Kabel an der Decke.

Im Rahmen unseres Solar-Projekts (ja, genau der Beitrag im Ausbauverlauf, in dem wir noch voller Euphorie waren) haben wir die Deckendurchführung minimal zu weit Richtung Ausgangstür gesetzt. Minimal im Sinne von: „Ach, das merkt man nie.“

Doch. Man merkt es. Immer. Bei jedem Handgriff.

Während des gesamten Einbaus hing dieses Solarkabel exakt da, wo wir gerade arbeiten mussten. Es war wie ein hyperaktiver Mitbewohner, der ständig fragt: „Was machst du da?“ – und sich dabei mitten ins Gesicht hängt.

Und als wäre das nicht genug, darf das Loch jetzt natürlich auch noch kaschiert werden. Dekorativ. Elegant. So, als wäre es gewollt gewesen. Architektonisches Statement quasi.

Spoiler: War es nicht.

Wie bei fast allem im Ausbauverlauf haben wir die Konstruktion zunächst aus Aluprofilen gebaut. Das klingt professionell. Stabil. Durchdacht.

In der Realität sah das so aus:

Einbauen.
Feststellen: Die obere horizontale Stange kollidiert mit dem Solarkabel.
Alles wieder lösen.
Stange raus.
Neu ausrichten.
Wieder einbauen.
Wieder fluchen.

Die obere Stange war in diesem Projekt ungefähr so beliebt wie ein Zahnarzttermin.

Das Beste: Wir konnten das Gestell nicht als Ganzes ausserhalb des Fahrzeugs zusammenbauen und dann einfach hineinstellen. Nein. Die Geometrie unseres LKW-Kofferaufbaus hatte andere Pläne. Ein elegantes „Eindrehen“? Nicht möglich. Nicht mal mit gutem Zureden.

Also haben wir das Gestell in drei Teilen ins Fahrzeug gebracht und es dort zusammengebaut. In einem Raum, in dem man sich ohnehin schon vorkommt wie ein überdimensionierter Origami-Kranich.

Erst als das Gestell an Ort und Stelle stand, konnten wir die exakten Masse für die Wände nehmen. Und hier kam der Boden ins Spiel.

Unser Boden ist in schwebender Bauweise konstruiert (siehe Unterkonstruktion im Ausbauverlauf). Klingt cool. Ist es auch.
Er ist nur… sagen wir mal… minimal beweglich.

Minimal heisst in unserem Fall: genug, um dich bei jedem Zuschnitt zu verunsichern.

Die Wände mussten an die Aussenwand angepasst werden, an die parallelstehende Wand und an einen Boden, der philosophisch eher als „Interpretation von Gerade“ durchgeht.

Wer glaubt, ein LKW-Kofferaufbau sei ein perfekter Quader, glaubt wahrscheinlich auch, dass beim Baumarkt immer alle Schrauben am richtigen Platz liegen.

Einschraubmuttern – 1 mm daneben und du weinst leise

Jetzt wurde es ernst.

Um die Einschraubmuttern exakt zu positionieren, musste alles komplett montiert und an der finalen Position fixiert sein. Und wenn ich „fixiert“ sage, meine ich: so viele Schraubzwingen, dass man meinen könnte, wir bauen ein mittelgrosses Holzschiff.

Wir haben Kreppband aufgeklebt und die Linien der Aluprofile eingezeichnet. In diesem Moment war es mucksmäuschenstill. Man hörte nur das leise Flüstern unserer Kleiderschrank-Erfahrung:

„Ein Millimeter daneben – und die Schraube passt nicht.“

Und ja. Ein Millimeter ist kein „Ach passt schon“.
Ein Millimeter ist der Unterschied zwischen „läuft“ und „alles nochmal“.

Also wieder alles abbauen. Auf eine gerade Fläche legen. Im zusammengebauten Zustand die Aluprofile exakt auf die aufgezeichneten Linien ausrichten. Festzwingen. Kontrollieren. Nochmal kontrollieren. Noch ein letztes Mal kontrollieren, weil Misstrauen mittlerweile unser Grundgefühl war.

Dann durch das Aluprofil in die Platte bohren. Aber nicht durchbohren!

Ich habe selten so konzentriert gebohrt. Wahrscheinlich hätte man mit dieser Fokussierung auch Herzchirurg werden können.

Reihenfolge – das unterschätzte Endgegner-Level

Nachdem alle Löcher gesetzt und mit Einschraubmuttern versehen waren, begann das grosse Finale. Und hier entscheidet die Reihenfolge darüber, ob du dich wie ein Profi fühlst – oder wie jemand, der gleich alles wieder auseinanderbauen darf.

Zuerst das Gestell an die Wand. Mit Abstandhaltern.
Dann die obere Stange einsetzen und verschrauben. Schraubensicherung nicht vergessen (wir haben inzwischen ein leicht paranoides Verhältnis dazu).
Dann die Innenwände verschrauben und verkleben.

Gerade auf der Garderobenseite war es wichtig, dass die Trennwand zwischen Elektroschrank und Garderobe vorher exakt ausgerichtet war. Sonst sieht das am Ende aus wie „gewollt und nicht gekonnt“ – und davon haben wir schon genug in unserem mentalen Archiv.

Zum Schluss das letzte Alu-Gestellteil einsetzen, verschrauben, verkleben.
Dann die Seitenwände einschieben und fixieren.

Und plötzlich – ganz plötzlich – sah es aus wie ein durchdachter, sauber integrierter Elektroschrank im LKW-Kofferaufbau. Fast so, als hätten wir gewusst, was wir tun.

Fast.

Der emotionalste Moment: Das Kabel verschwindet

Und dann kam er.
Der Moment, in dem ich endlich dieses Solarkabel ordentlich verlegen durfte.

Dieses Kabel, das uns Wochen lang begleitet, blockiert, provoziert hat. Dieses Kabel, das immer da war, wenn man es nicht brauchte.

Ich habe es verlegt mit einer Mischung aus Triumph und Genugtuung.
Es war kein grosser Meilenstein. Keine spektakuläre Technik. Kein Instagram-Moment.

Aber es war der Moment, in dem ich dachte:
„Jetzt habe ich dich besiegt.“

Zumindest bis zum nächsten Ausbauabschnitt.

Fazit: Elektroschrank bauen ist Charakterbildung

Der Bau unseres Elektroschranks war kein technisches Hexenwerk.
Er war eine Übung in Geduld. In Demut. Und in der Erkenntnis, dass Millimeter in einem LKW-Kofferaufbau eine eigene politische Partei gründen könnten.

Wenn du also gerade selbst an deinem Elektroschrank sitzt und dich fragst, warum nichts so passt, wie es sollte – willkommen im Club.

Du bist nicht unfähig.
Du bist nur in einem Kofferaufbau.

Und wenn am Ende alles sitzt, nichts wackelt und du die letzte Schraube festziehst, dann weisst du:
Du hast nicht nur einen Schrank gebaut.

Du hast ein Solarkabel gezähmt.

Und das ist mindestens genauso viel wert. 🚚🔧

Categories: Alu-Profile, Ausbauverlauf, Elektrik, Elektroschrank, Kabel, Koffer, Möbelbau

Elektrik zieht ein

28. Februar 2026 Ernst Wagner

Irgendwann kommt in jedem Kofferaufbau der Moment, an dem man merkt: Jetzt wird’s ernst. Kein Holz, kein Blech, kein Dämmstoff mehr – sondern Elektrik. Diese unsichtbare Macht, die alles kann, aber nur dann, wenn man sie respektiert. Oder zumindest so tut, als wüsste man genau, was man da gerade verkabelt.

Bei uns zog die Elektrik nicht leise ein. Sie kam mit Kabeltrommeln, Kabelkanälen, Stirnrunzeln und der leisen Frage im Hinterkopf: „Haben wir das wirklich richtig geplant?“

Das Herzstück: Der Elektrokasten neben dem Eingang

Der Standort unserer zentralen elektrischen Anlage befindet sich direkt neben dem Eingang. Quasi der Ort, an dem alle Fäden – oder besser gesagt Kabel – zusammenlaufen. Von hier aus werden sämtliche Leitungen im Fahrzeug verteilt. Eine Entscheidung, die sich später als goldrichtig herausgestellt hat. Kurze Wege, gute Zugänglichkeit und im Notfall kommt man schnell ran, ohne halb im Bettkasten verschwinden zu müssen.

Ganz wichtig: Trennung von 230V und Gleichstrom. Nicht nur, weil Vorschriften das so wollen, sondern auch, weil wir keine Lust auf spontane Effekte hatten, die man sonst nur aus YouTube-Videos kennt. Um die beiden Stromarten schon auf den ersten Blick unterscheiden zu können, haben wir uns für orange Kabel bei 230V entschieden. Eindeutig, unmissverständlich und selbst im Halbschlaf zu erkennen.

Kabel auf Abstand – weil Wasser und Strom keine Freunde sind

Eine unserer besten Entscheidungen: Alle Leitungen werden hängend im Zwischenboden verlegt. Warum? Ganz einfach. Wasser hält sich nicht an Baupläne. Es sucht sich immer den tiefsten Punkt und breitet sich dort aus, als hätte es das alleinige Nutzungsrecht. Elektrik hingegen reagiert darauf eher… gereizt.

Durch die räumliche Trennung von Wasser und Elektrik stellen wir sicher: Sollte es jemals zu einem Wasserbruch kommen, bleibt die Elektrik davon unbeeindruckt. Oder zumindest größtenteils. Und genau deshalb bleibt der Boden frei und die Kabel schweben elegant darüber.

Die Unterkonstruktion aus Aluprofilen hat hier gleich zwei Vorteile. Erstens: stabil. Zweitens: perfekt, um Kabelkanäle daran zu befestigen. Und falls man später feststellt, dass ein Kabel doch lieber links statt rechts laufen sollte – kein Problem. Umsetzen, neu befestigen, keine Spuren. Das hat sich wirklich bewährt.

Erste Etappe: Kleiderschrank, Bett und Nasszelle

Zuerst ging es mit allen Leitungen Richtung Kleiderschrank, Bett und Nasszelle. Für den Kleiderschrank haben wir ein 4 mm² Doppelkabel als Hauptleitung verlegt, an dem später die USB-Dosen hängen. Parallel dazu ein weiteres 4 mm² Kabel Richtung Bett – zuständig für Licht im Kleiderschrank, im Bettkasten, unter dem Bett und natürlich für die legendäre Bayernluft.

Von diesen Hauptleitungen zweigen dann 1,5 mm² Kabel zu den einzelnen Verbrauchern ab. Am Kopfende des Betts haben wir zusätzlich zwei 4 mm² Kabel verlegt: eines für die Nasszelle und eines für Bettkastenlicht, Nachtlicht und den Ventilator am Bett. Prioritäten müssen sein.

230V: Robust, orange und nicht beleidigt bei Berührung

Zusätzlich wurden 230V-Kabel vom Unterbett (aka Keller) Richtung Elektrokasten geführt – und von dort wieder zurück in den Keller sowie weiter zur Nasszelle. Hier kamen 2,5 mm² Kabel zum Einsatz. Robust gegen Scheuern, Öl und Säure. Ein Kabel, das nicht gleich beleidigt ist, wenn es mal etwas rauer zugeht. Genau das, was man in einem LKW-Kofferaufbau braucht.

Zweite Bauphase: Boiler, Küche und die große Freiheit draußen

In der zweiten Bauphase gingen die 230V-Leitungen weiter Richtung Boiler, Kühlschrank und Wohnbereich. Ein weiteres Kabel versorgt die Küche, den hinteren Wohnbereich und den Außenbereich. Natürlich alles fein säuberlich in eigenen Kabelkanälen, so wie es die Vorschriften verlangen – und unser innerer Monk es sowieso nicht anders zugelassen hätte.

Parallel dazu wurden auch reichlich 12V-Kabel verlegt:
Ein 6 mm² Doppelkabel für den Kühlschrank, 4 mm² Doppelkabel für den Wohnbereich mit USB-Dosen und ein 2 mm² Doppelkabel für die Lichtversorgung innen und außen. Für die Außenversorgung kam noch ein 4 mm² Doppelkabel dazu, sowie ein 6 mm² Doppelkabel für den externen Solaranschluss.

Kabel, Kabel, nichts als Kabel

Inzwischen haben wir mehrere Meter Kabel verlegt. Viele Meter. Sehr viele Meter. Und trotzdem fühlt es sich so an, als wären wir gerade mal warmgelaufen. Denn vergessen wir nicht: Alle Schalter wollen ebenfalls versorgt werden. Und Schalter vermehren sich in einem Ausbauprojekt ungefähr so schnell wie gute Ideen kurz vor dem Einschlafen.

Aber Schritt für Schritt nimmt alles Form an. Und auch wenn es zwischendurch aussieht wie ein farbenfrohes Spaghetti-Monster im Zwischenboden – am Ende wissen wir, wofür jedes einzelne Kabel da ist. Meistens zumindest.

Categories: Ausbauverlauf, Elektrik, Kabel, Koffer

Einbau des Kleiderschranks – Das Finale

22. Februar 2026 Ernst Wagner 2 Comments

Da wir die Bayernluft ungewöhnlich verbauen (ja, wir lieben Herausforderungen), mussten wir das Ansaugrohr mit Amaflex dämmen, damit sich bei der hohen Luftfeuchte nicht sofort Kondenswasser bildet. Der Taupunkt sollte so weit wie möglich im Rohrwandbereich sein – physikalisch sinnvoll, emotional eher dramatisch. Also Dämmung unter den Zwischenboden, dann Rohrverbindungen im Schrankinneren. Hätte ein Physik-Professor gehofft, es wäre elegant. Wir nennen es: funktional mit B-Note.

Endlich durften die IKEA-Körbe rein! – Hurra! Doch Stop. Die Sichtwand, die dem Schrank „ein Gesicht geben sollte“, hatte sich leicht verzogen (ständiges Stehen war wohl zu viel für ihren selbstbewussten Charakter).

Also standen wir wieder vor Ungenauigkeiten beim Verschrauben. Zwei Schrauben fanden ihren vorgesehenen Platz nicht. Eine davon hat beim Versuch des Wiederanschraubens sogar die Einschraubmutter mit herausgezogen. Herzlichen Glückwunsch, liebe Physik – wir sehen uns wieder beim nächsten Projekt.

Der vorletzte Schritt: Die Bayernluft endgültig wasserdicht und dämmtechnisch abgeschlossen. Rohre fixieren, damit sie während der Fahrt nicht anfangen zu tanzen.

Was noch fehlt, um diesen Kleiderschrank zur Legende zu machen:

Ein Boden oberhalb des IKEA-Korbsystems,
die Türen,
eine Kleiderstange,
und natürlich der Anschluss der Elektrik.

Aber hey: Rom wurde auch nicht an einem Tag gebaut – und wir haben immerhin den Schraubenzieher wieder gefunden. 😄

Categories: Alu-Profile, Ausbauverlauf, Dämmung, Kleiderschrank, Koffer, Möbelbau

Beginn – Einbau des Kleiderschranks

15. Februar 2026 Ernst Wagner

Wenn du dachtest, einen Kleiderschrank in einen LKW zu bauen sei ungefähr so kompliziert wie ein IKEA-BILLY ohne Anleitung… dann herzlichen Glückwunsch, du liegst richtig. Willkommen zu einem weiteren Kapitel unseres unperfekten Perfektionismus – diesmal mit Aluminium, IKEA und der Bayernluft, die uns ständig in die Quere kommt.

Schon ganz früh, bevor Woodies und Schraubenliebe uns als Paar verband, wussten wir: Ein Schrank soll rein. Und zwar einer, der am Ende nicht aussieht, als hätte ihn ein Betrunkener konzipiert. 😉

Alles begann mit einem Rahmen aus Aluprofilen. Nicht irgendein Rahmen. Ein Rahmen, der perfekte Maße haben sollte. Also haben wir ihn gebaut, wieder angepasst, wieder verworfen, und wieder neu angepasst. Klingt nach Perfektion? – War es nicht. Aber immerhin mussten wir erstmal den Zwischenboden und die Lüftungsrohre der Bayernluft verbauen, die natürlich abhängig von der späteren Position des Schrankes sind. Und ohne IKEA-Korbsystem? Vergiss es. Das musste vorher drin sein, sonst hätte nix gepasst. – So ähnlich hatten wir es mit der Küche bereits praktiziert.

Mit dem Rahmen in ungefähren Maßen von: „Sollte ungefähr passen“ gingen wir zur Holzwand über. Schraubzwingen dran, erstmal mit 3 mm Löchern vorbohren (so wie wir es bereits mit unseren Bettkasten geübt hatten) – damit man später auch schön gerade bohren kann, dachten wir. Und dann: sägen. Natürlich mit etwa 2 cm Überhang – weil wir bei allem Optimismus nie vergessen, ein bisschen Chaos mit einzubauen.

In einem besonders brillanten Moment hatten wir die glorreiche Idee, die Schranktür in den Schrank verschwinden zu lassen.
Spoiler: war keine gute Idee. 🤦‍♂️

Mit auf 5 mm aufgebohrten Löchern und Senkkopf-Fräskunst war das Aluprofil endlich bereit für Schrauben, die wir mit Einschraubmuttern so platzierten, dass von außen wirklich nichts zu sehen ist. – Wenn man denn richtige Einschraubmuttern in einem 11 mm Brett findet, ohne dass sie wieder rausschauen. Kleiner Tipp: Viel Kaffee hilft. Und Gelassenheit. Nicht unbedingt in dieser Reihenfolge.

Nachdem das Gestell 20-mal an- und abgebaut war (gefühlte 200), kam der große Moment: Der definitive Einbau.
Zuerst die Wand am Bett fixiert, dann das Alugestell festgeschraubt und final an der Außenwand verschraubt. – Puh. Anschließend alle Kabel durch den Boden in den Schrank verlegt, Kabelkanäle verschraubt (damit es auch schick aussieht) und die Löcher für Zigarettenanzünder sowie die Bedienfelder unserer Heizung gebohrt. Natürlich alles vorher festgelegt, sonst hätten wir jetzt USB-Stecker aus der falschen Ecke fischen müssen. 😉

Categories: Alu-Profile, Ausbauverlauf, Kleiderschrank, Koffer, Möbelbau

Es wird warm – und zwar richtig Teil 3 Abgas und Verkabelung

7. Februar 2026 Ernst Wagner

Abgase, Schalldämpfer und schwäbische Improvisation

Jetzt fehlten noch Luftansaugung, Abgasführung und Schalldämpfer. Die Abgasrohre führten wir gemeinsam auf der Beifahrerseite nach außen und schlossen dort – stilecht – Moped-Schalldämpfer an.

Blöd nur:
Anschlussstutzen: 25 mm Außendurchmesser
Schalldämpferrohre: 24 mm Innendurchmesser

Ein Millimeter, der über Glück oder Verzweiflung entscheidet. Zum Glück hatten wir Zugriff auf eine Werkstatt, in der die Anschlussstutzen kurzerhand auf 24 mm gestaucht wurden. Gemacht, getan – und plötzlich passte alles wie angegossen.
An dieser Stelle ein herzliches Dankeschön und Vergeltsgott an unsere Werkstatt. Ohne euch wäre das hier sehr viel lauter geworden.

Innenraum: Kabelsalat, aber organisiert

Unter dem Fahrzeug war nun alles sicher verbaut, also ging es nach innen. Sämtliche Leitungen wanderten in Kabelkanäle, zusätzlich haben wir externe Temperatursensoren verbaut. Dazu kamen Strom- und Steuerleitungen zu den Bedienteilen.

Diese haben wir an unserem Kleiderschrank montiert – so können wir die Heizung bequem vom Bett aus steuern. Luxus pur. Dafür mussten die Leitungen allerdings spannungsfrei und vibrationssicher in eigenen Kanälen verlegt werden. Kein Klappern, kein Scheuern, kein späteres Bereuen.

Der große Elchtest 🔥

Der erste Testlauf – auch liebevoll der große Elchtest genannt – verlief ausgesprochen erfolgsversprechend. Beide Heizungen liefen, nichts roch verdächtig und es wurde… nun ja… warm. – mit 4KW Sehr warm. Mission erfüllt.

Jetzt fehlen nur noch die Luftschläuche im Koffer, aber das ist ein Thema für ein anderes Kapitel im Ausbauverlauf. Wir wollen es ja spannend halten.

Wer mehr über unseren Ausbau erfahren möchte:
→ schaut euch auch die anderen Beiträge im Ausbauverlauf an. Trackbacks, Pingbacks, interne Verlinkungen – ihr wisst schon. 😉

Categories: Ausbauverlauf, Heizung, Koffer

Es wird warm – und zwar richtig Teil 2 – Kraftstoff

1. Februar 2026 Ernst Wagner

Diesel – aber bitte ordentlich beschriftet

Der nächste Schritt ließ nicht lange auf sich warten: Dieselzulaufleitungen. Beide Heizungen bekamen ihre eigene Leitung, fein säuberlich gemeinsam in einen Kabelschlauch eingefädelt und unter dem Fahrzeug Richtung Dieseltank verlegt.

Ganz wichtig – und wir können das nicht oft genug sagen: beschriften.
HZ 1 und HZ 2. Überall. Immer. Denn spätestens im Störfall einer Heizung wird man sich selbst dankbar sein, nicht Detektiv spielen zu müssen. Diese Logik haben wir übrigens konsequent bei allen Kabelarbeiten durchgezogen. Ordnung ist, wenn man trotzdem weiß, was man getan hat.

Die Einbauanleitung der Autotherm war dabei unser ständiger Begleiter (und moralischer Kompass):

Maximale Länge von Magnetpumpe zur Heizung: 4 Meter
Vom Dieseltank zur Magnetpumpe: maximal 1 Meter
Einbauhöhe und Neigung der Pumpen: 15–20 Grad

Mit all diesen Vorgaben im Hinterkopf haben wir die Position der zwei Magnetpumpen festgelegt, ebenfalls beschriftet, die Flussrichtung beachtet und sie auf ein Brett geschraubt. Dieses Brett wiederum wurde mit Vibrationsdämpfern am Fahrzeugrahmen befestigt. Alles sauber verbunden. Für den ersten Testlauf diente ein Dieselkanister, dessen Entnahmestutzen wir einfach mal pragmatisch hineingesteckt haben. Ingenieurskunst auf schwäbisch.

Strom, Stecker und philosophische Fragen

Danach ging es an die Stromleitungen der Magnetpumpen. Diese wurden direkt an der Heizung durch den Boden geführt und entlang derselben Trasse wie die Dieselleitungen verlegt. Beim Crimpen der Stecker stellte sich dann die existenzielle Frage: Wo ist Plus, wo ist Minus?

Nach längerem Hin und Her (und der Erkenntnis, dass Magnetpumpen da recht entspannt sind) war klar: egal. Trotzdem haben wir eine saubere Logik eingehalten und alle Stecker gleich aufgebaut. Einfach fürs gute Gefühl. Der Unterbau war damit fast bereit für den ersten Testlauf.

Testweise muss erst mal der Dieselkanister herhalten. – Ein weiteres Loch im Dieseltank? – Lieber mal noch nicht.

Categories: Ausbauverlauf, Heizung, Koffer

Es wird warm – und zwar richtig Teil 1 – Der Boden

27. Januar 2026 Ernst Wagner

Es gibt diese Momente im Ausbau, da fühlt man sich kurz wie ein Heizungsbauer, ein bisschen wie ein Elektriker und zu großen Teilen wie jemand, der sehr mutig Löcher in seinen eigenen Fahrzeugboden bohrt. Spoiler: Genau so ein Moment war das hier.

Der Einbau unserer Autotherm 2D Heizungen – ja, Mehrzahl – verlief eigentlich ganz unspektakulär. Was im Ausbau-Jargon übrigens bedeutet: Es ist nichts explodiert, nichts gebrannt und wir mussten nur minimal fluchen. Ein voller Erfolg also.

Wie immer begann alles mit der wichtigsten aller Fragen: Wo zum Geier kommt das Ding eigentlich hin?
Oder besser gesagt: die Dinger. Denn wir haben uns nicht mit einer Heizung zufriedengegeben. Nein. Zwei mussten es sein. Eine, die primär die Wassertherme auf Temperatur bringt, und eine, die den Innenraum wärmt. Redundanz ist schließlich nicht nur ein schönes Wort, sondern fühlt sich nachts bei minus irgendwas auch sehr beruhigend an.

Löcher. Immer diese Löcher.

Nachdem der Einbauort festgelegt war (inklusive mehrmaligem Messen, Nachmessen und „sicher ist sicher“-Messen), ging es ans Eingemachte: Löcher in den Boden. Direkt danach wurden diese großzügig mit Sika ausgekleidet, damit Feuchtigkeit gar nicht erst auf dumme Gedanken kommt.

Da wir keine Lust haben, dass die Heizungen bei einem möglichen Wassereinbruch direkt baden gehen, haben wir sie leicht erhöht auf Rahmen gesetzt. Erst wurden alle Bauteile an den Heizungen montiert, in den Flansch versenkt und dann an ihre finale Position eingesetzt und verschraubt. Die Rahmen selbst bekamen ebenfalls eine ordentliche Portion Dichtmittel, damit wirklich kein Wasser zwischen die Bretter und in die Bodendämmung sickern kann. Paranoia? Vielleicht. Erfahrung? Ganz sicher.

Categories: Ausbauverlauf, Heizung, Koffer

Die Wasserversorgung nimmt Formen an – Teil 2

23. Januar 2026 Ernst Wagner

Die Pumpe – Herzstück mit Schallschutzprogramm

Nun war die Pumpe an der Reihe. Für sie wurde eine eigene Holzplatte zugesägt, auf der alle notwendigen Komponenten ihren Platz fanden. Das Grundprinzip des Systems ist erfreulich logisch aufgebaut:
Vom Frischwasser geht es zunächst durch einen Grobfilter, weiter zur Lilie Membranpumpe, dann in den Druckausgleichsbehälter. Danach folgt ein Rückschlagventil, ein Druckminderer und schließlich die Verteilung in Warm- und Kaltwasserkreislauf. Der Warmwasserkreislauf führt über den Boiler zum Verbrühschutz, bevor zwei Leitungen – warm und kalt – ins restliche System gehen. Das gesamte System arbeitet mit 1,5 Bar. Nicht mehr, nicht weniger. Ordnung muss sein.

Der Pumpe selbst wurde besondere Aufmerksamkeit zuteil. Zwar verfügt sie bereits über einen eigenen Vibrationsdämpfer, aber wir wollten ganz sicher gehen. Also wurde ein zusätzliches Brett angefertigt, auf dem die Pumpe samt Dämpfer montiert ist. Dieses Brett wiederum sitzt auf weiteren Vibrationsdämpfern, die es vom Hauptbrett entkoppeln. Die Hoffnung: maximale Laufruhe und minimale Geräuschkulisse. Falls man trotzdem etwas hört, liegt es vermutlich an uns.

Alles an seinem Platz – und erreichbar

Das komplette Pumpenbrett mit allen Komponenten wurde zwischen den beiden Frischwasserbehältern an den Bodenprofilen befestigt. Damit ist nun alles vorbereitet, um die Leitungen anzuschließen. Der große Elchtest – die finale Dichtigkeitsprüfung – steht noch aus, aber wir haben bewusst darauf geachtet, dass sämtliche Bauteile gut zugänglich bleiben. Denn nichts ist ärgerlicher als eine Undichtigkeit an einer Stelle, die man nur erreicht, wenn man zuvor den halben Ausbau rückwärts betreibt.

Das Abwasser aus der Küche wird noch an den Abwasserbehälter angeschlossen. Die Wasserzulaufleitungen haben wir vorsorglich durch Elektrorohre geführt. So lassen sich die Leitungen bei Bedarf später einfach austauschen, ohne den Boden öffnen zu müssen. Durchfädeln statt aufstemmen – wir lernen dazu.

Unser Ziel bleibt klar: Die Technik soll so einfach wie möglich sein. Komplex wird sie von ganz allein.

Categories: Ausbauverlauf, Frischwasser, Koffer, Wasser

Die Wasserversorgung nimmt Formen an – Teil 1

22. Januar 2026 Ernst Wagner 1 Comment

(oder: Wie man freiwillig Löcher in nagelneue Wassertanks bohrt)

Wasser ist Leben. Wasser ist Komfort. Wasser ist… im Kofferaufbau vor allem eines: eine Einladung zu kreativen Problemlösungen, philosophischen Grundsatzfragen und der ständigen Angst, dass es am Ende doch irgendwo tropft. Aber der Reihe nach.

Der Einbau unserer Wasserversorgung begann – wie so oft – nicht mit dem Frischwasser, sondern mit dem, was am Ende wieder weg soll: dem Abwasser. Dazu gibt es bereits einen eigenen Beitrag im Ausbauverlauf, auf den wir an dieser Stelle gerne verweisen (Abwasser gewürdigt). Nachdem dieser Teil zumindest theoretisch seinen Platz gefunden hatte, ging es nun an die Frischwasserbehälter. Mehrzahl. Weil einmal Wasser einfach nicht reicht.

Um die endgültige Position der Frischwasserbehälter festlegen zu können, mussten zunächst die Aluprofile für die Sitzbänke sowie der Zwischenboden fertiggestellt werden. Klingt banal, bedeutet in der Praxis aber: messen, nochmal messen, zweifeln, neu messen und schließlich sägen – natürlich millimetergenau daneben.

Der Zwischenboden wurde zugesägt und zunächst nur provisorisch eingepasst. Erst danach ließ sich entscheiden, wo die Tanks wirklich hin dürfen. Oder besser gesagt: wo sie am wenigsten im Weg sind. Nachdem diese Grundsatzentscheidung gefallen war, konnten die Behälter vorbereitet werden.

Zuerst wurden die Frischwasserbehälter mit Holzstegen eingefasst und verklebt. Danach kamen Antirutschmatten auf den Boden, denn nichts ist unangenehmer als ein wandernder Wassertank während der Fahrt. Die Behälter wurden darauf platziert und abschließend mit Gewindestangen und Zurrbändern sicher am Boden fixiert. Bombenfest – zumindest solange man nicht darüber nachdenkt, wie viel Wasser eigentlich wiegt.

Bevor die Tanks endgültig verschwinden durften, wurden sämtliche Löcher und Anschlüsse eingebaut. Ja, wir haben absichtlich Löcher in neue Wassertanks gebohrt. Nein, das fühlt sich nicht richtig an. Aber es muss sein. Anschließend folgte eine Dichtigkeitsprüfung, die erfreulicherweise ohne nennenswerte Überschwemmungen endete.

Categories: Ausbauverlauf, Frischwasser, Koffer, Wasser

Doppelter Boden wird angepasst

15. Dezember 2025 Ernst Wagner 2 Comments

Im Ausbauverlauf unseres LKW-Kofferaufbaus gibt es Momente, da denkt man: „Jetzt läuft’s.“ Und genau dann kommt der doppelte Boden und erinnert einen freundlich, aber bestimmt daran, dass Holz, Wassertanks und Millimeter eine sehr eigene Vorstellung von Perfektion haben. Spoiler: Am Ende passt alles. Wirklich. Sogar richtig gut.

Zunächst einmal die gute Nachricht: Die Sitzbänke haben inzwischen ziemlich genau ihre spätere Endposition erreicht. Ein Meilenstein, denn damit war klar, ob unser zweiter Wassertank unter den Fußraum passt – und er passt. Fast schon ein bisschen zu gut, aber dazu später. Auch der Abstand der Sitzbank zur PSK-Tür ist ausreichend, sodass sich die Tür ungehindert öffnen und schließen lässt. Ein Detail, das man spätestens dann zu schätzen weiß, wenn man nicht jedes Mal akrobatische Einlagen beim Ein- und Aussteigen hinlegen möchte.

Bevor wir uns jedoch dem Zwischenboden widmen konnten, musste der Wassertank fixiert werden. Einfach „hinstellen und hoffen“ war keine Option, auch wenn das kurzfristig sehr verlockend klang. Also haben wir zunächst Holzstege auf den Boden geklebt. Ja, geklebt. Mit ordentlich Montagekleber und dem festen Glauben daran, dass das Zeug wirklich hält, was auf der Kartusche versprochen wird. In diese Stege kam eine Antirutschmatte, darauf der Tank. Allein dadurch saß er schon erstaunlich brav an seinem Platz.

Zur endgültigen Sicherung folgten dann vier Löcher durch den Boden. Mit Bohrmaschine, ruhiger Hand und einem kurzen Moment der inneren Einkehr. Anschließend wurden M8-Gewindestangen mit Ösen montiert, um den Tank mit einem Gurt nach unten zu ziehen. Ergebnis: bombenfest. Wirklich bombenfest. Der Tank bewegt sich keinen Millimeter mehr – selbst wenn er es wollte.

Jetzt war es an der Zeit, den Zwischenboden fertigzustellen. Also Maßband raus, Stichsäge an, und los ging das große Zuschneiden und Anpassen. Stück für Stück. Sehr konzentriert. Und trotzdem habe ich mich an zwei Stellen verschnitten. Natürlich nur minimal. Wirklich nur Millimeter. Die Art von Millimetern, die man erst sieht, wenn man genau weiß, wo sie sind. Sie sehen es? Nein? Gut. Genau so war der Plan.

An zwei weiteren Stellen zur Wand hin fehlten ebenfalls ein paar Millimeter. Statt alles neu zu machen – was rein theoretisch möglich gewesen wäre, praktisch aber meine gute Laune gefährdet hätte – habe ich kurzerhand die Bodenplatte an den Füßen der Küche mit der Oberfräse etwas Material abgenommen. Millimeterarbeit mit maximalem Selbstvertrauen. Jetzt sitzt alles perfekt, und niemand kommt jemals auf die Idee, an genau dieser Stelle mit der Wasserwaage zu stehen. Hoffentlich.

Nachdem alles angepasst war, kam Meike ins Spiel. Sie hat die Bodenplatten auf beiden Seiten lackiert. Nicht nur, weil es gut aussieht, sondern auch, weil wir gelernt haben, dass Holz im Fahrzeugausbau gerne ein Eigenleben entwickelt, wenn man es unbehandelt lässt. Pinsel, Rolle, Lack – und plötzlich sieht alles sehr viel professioneller aus, als es sich während des Sägens angefühlt hat.

Kaum war der Lack trocken, fiel uns auf, dass der hintere Eingangsbereich noch nicht ganz stimmig war. Also nochmal zurück an die Aluprofile. Diese wurden gekürzt, und die Bodenplatten anschließend mit etwa fünf Zentimetern Überhang angepasst. Ein kleiner Eingriff mit großer Wirkung: Der Eingang wirkt jetzt deutlich homogener und „aus einem Guss“. Fast so, als hätten wir das von Anfang an so geplant.

Ein Punkt bleibt allerdings noch offen: Aufgrund der Tritthöhe von über 30 Zentimetern wird hier definitiv eine Zwischenstufe nötig sein. Unsere Knie haben das sehr deutlich kommuniziert. Diese bauen wir zu einem späteren Zeitpunkt ein – der Ausbauverlauf bleibt also spannend.

Unterm Strich war das Anpassen des doppelten Bodens eine dieser Arbeiten, bei denen man am Ende stolz davorsteht und sich fragt, warum man zwischendurch mehrfach überlegt hat, ob Briefmarkensammeln nicht doch das entspanntere Hobby gewesen wäre. Aber genau das macht den Ausbau unseres LKW-Kofferaufbaus aus: planen, sägen, fluchen, lachen – und am Ende passt es. Meistens sogar besser als gedacht.

Wie wir den „Kellerboden“ verlegt haben könnt ihr hier nachlesen.

Categories: Alu-Profile, Ausbauverlauf, Boden, Koffer

Wir planen mal wieder um

15. Dezember 2025 Ernst Wagner

Wie soll es anders sein:
Die Küche steht an ihrem vorgesehenen Platz. Die PSK-Tür ist eingebaut. Alles ist – theoretisch – perfekt umgeplant, um genau die paar Zentimeter auszugleichen, die unsere PSK-Tür völlig ungeplant, aber dafür sehr selbstbewusst für sich beansprucht. Auf dem Papier: kein Problem. In der Realität: na ja … ihr ahnt es vermutlich schon.

Also machen wir das, was wir inzwischen ziemlich gut können:
Wir bauen.

Aus 20er Aluprofilen entsteht unser erstes Eckbank-Teil.

CAD? – Check.
Profile zugesägt? – Check.
Verschraubt? – Check.
An den vorgesehenen Platz gestellt? – Check.

Erkenntnis nach exakt 3 Sekunden Probesitzen:
„Es ist einfach viel zu eng.“

Nicht „ein bisschen kuschelig“. Nicht „passt schon irgendwie“.
Sondern: Hier sitzt man wie im Linienflug in der letzten Reihe – nur ohne Getränke-Service und aneinander kommt man auch nicht vorbei.

Während ich noch darüber nachdenke, ob man Sitzkomfort eventuell neu definieren kann, kommt Meike mit einem Vorschlag um die Ecke:

„Warum machen wir nicht Face-to-Face?“

Kurze Stille.
Dann Nicken.
Dann CAD auf.

Also: alles nochmals umgeplant. Komplett. Natürlich.
Weil warum einfach, wenn man auch alles nochmal neu machen kann?

Und als wäre das noch nicht genug, kommt die nächste Randbedingung auf den Tisch:
Die Sitzgelegenheit muss so geplant werden, dass auch unser zweiter Frischwassertank noch Platz findet.

Nach kurzem mentalem Überschlagen, erneutem CAD-Geschubse und ein bisschen Stirnrunzeln steht fest:
Der Tank bekommt seinen Platz unter den Füßen.

Nicht ideal. Nicht luxuriös.
Aber funktional – und vor allem: drin.

Am nächsten Tag geht’s ans Eingemachte.
Die neue Sitzgelegenheit wird im CAD konstruiert, anschließend mit 20er Aluprofilen:

zugesägt
aufgebaut
verschraubt
kritisch beäugt
wieder auseinander
wieder zusammen

Nach der ersten Anpassung an ihrem zukünftigen Platz dann endlich dieser magische Moment:

„So machen wir das.“

Ein Satz, der im Ausbau ungefähr so viel wert ist wie ein unterschriebener Vertrag. Oder zumindest fast.

Flux noch die Rückwand und den Boden in der Rücklehne zugeschnitten, eingepasst und verschraubt.
Und plötzlich passiert etwas Faszinierendes:

Mit jeder Holzplatte fühlen sich die Sitzbänke stabiler an.

Nicht nur ein bisschen.
Sondern so „da-kann-man-sich-drauf-fallen-lassen“-stabil.

Ein schönes Gefühl. Vor allem, wenn man vorher kurz Angst hatte, dass das Ganze eher als modernes Klappmöbel durchgeht.

Und ganz nebenbei wissen wir jetzt:
Über unseren Füßen wird gesessen – darunter lagert Frischwasser.
Multifunktionalität auf Ausbaustufe „Camper“.

Wenn wir schon dabei sind, gehen wir direkt weiter.
Die ersten Wände des Gaskastens – zukünftige Heimat unserer 11-kg-Gasflasche – werden zugesägt und angepasst.

Alles sitzt. Alles passt. Alles sieht so aus, als wüssten wir, was wir tun.

Aber:
Der Gaskasten? Das wird eine eigene Geschichte.
Mit Sicherheit. Und vermutlich mit mindestens einem unerwarteten „Ach so…“.

Fortsetzung folgt.
Ganz sicher. 😄

Categories: Alu-Profile, Ausbauverlauf, Möbelbau, Planung

Jetzt wird es Hell

15. Dezember 2025 Ernst Wagner

Aluprofile sind ja so eine Sache, von der man immer sagt, man wisse genau, wofür sie gut sind, bis man dann davorsteht und merkt, dass sie eigentlich alles können, ausser einem die Entscheidung abnehmen, wie man sie jetzt schon wieder verbaut. Genau so ging es uns auch, denn ursprünglich sollten sie unter dem Bett einfach nur für etwas mehr Stabilität sorgen, ganz unspektakulär und ganz brav. Doch wie das immer so ist, wenn man einmal anfängt genauer hinzuschauen, fiel uns auf, dass diese unscheinbaren Profile nicht nur tragen, sondern auch Platz bieten, und zwar für Licht. Und plötzlich war klar: Jetzt wird es hell, ob das Bett will oder nicht.

Also haben wir LED-Streifen in die Nut gepackt und eine transparente Abdeckleiste darüber geschoben, und auf einmal sah das Ganze so aus, als hätten wir das von Anfang an genau so geplant und nicht erst nach dem dritten Kaffee und einer mittelgrossen Sinnkrise. Das Licht ist jetzt schön versteckt, blendet niemanden und wirkt wie aus einem Guss, was besonders beeindruckend ist, wenn man weiss, wie oft wir das Profil noch einmal gelöst haben, weil es minimal schief war, oder zumindest schief genug, dass es uns nachts im Schlaf verfolgt hätte.

Und weil wir offenbar noch nicht genug wollten, haben wir das gleiche Spiel auch mit den 20×20 Aluprofilen getrieben. Denn warum einfach, wenn es auch multifunktional geht. Diese Profile führen jetzt die Konstruktion, beherbergen die LED-Lichter und dienen ganz nebenbei auch noch als Kabelkanal, denn Kabel, die frei herumhängen, sind bekanntlich der natürliche Feind jedes ambitionierten Selbstausbauers. Also haben wir die Kabel ebenfalls durch die Nut geführt und mit selbstgedruckten Clips fixiert, was in der Theorie nach Hightech klingt, in der Praxis aber bedeutete, dass wir mehrere Versionen dieser Clips gedruckt haben. Von „zu klein“ über „zu gross“ bis hin zu „warum hält das nicht“, bis irgendwann ein Clip entstand, der tat, was er sollte.

Diesen haben wir dann feierlich in die Nut geklemmt, als wäre er ein Meisterstück moderner Ingenieurskunst. Begleitet wurde das Ganze von unserem treuen Akkuschrauber, diversen Inbusschlüsseln, die sich ständig versteckten, einer Stichsäge, die mehr gesehen hat, als sie je wollte, und der leisen Hoffnung, dass am Ende niemand mit der Wasserwaage nachmisst. Das Ergebnis kann sich allerdings sehen lassen. Jetzt ist alles sauber verlegt, nichts baumelt, nichts blendet, und die Aluprofile machen genau das, was man von ihnen erwartet und gleichzeitig viel mehr. Sie stabilisieren, verstecken, leuchten und lassen unseren Ausbau so aussehen, als hätten wir einen Plan gehabt. Und allein dafür haben sie sich ihren Platz als absolute Allrounder mehr als verdient.

… to be continued

Categories: 3D-Druck, Alu-Profile, Ausbauverlauf, Elektrik, Möbelbau

Grauwassertank verbaut

6. November 2025 Ernst Wagner 1 Comment

Es gibt Projekte, bei denen man sich denkt: „Wie schwer kann das schon sein?“ Und dann gibt es den Einbau eines Grauwassertanks. Spoiler: Es war schwer. Sehr schwer. Also so schwer, dass ich inzwischen leichte Panik bekomme, wenn ich nur das Wort „Abfluss“ höre.

Der Bau dieses Tanks war keine handwerkliche Aufgabe – das war ein Charaktertest. Eine Mischung aus Tetris, Indiana Jones und Höhle der Löwen, nur ohne Geld, aber mit sehr vielen schwäbisch geprägten Flüchen.

Die Idee war bestechend einfach: Der Tank sollte unter die Nasszelle, halb über die Revisionsöffnung – damit man später noch rankommt. Klingt logisch, oder? Ja, das dachte ich auch. Dummerweise ist „später rankommen“ im Selbstausbau eine sehr relative Angabe.

Denn kaum hatten wir uns für die Position entschieden, kamen die großen Fragen:
Wo verlaufen die Stromleitungen? Wo kommen die Frischwasserleitungen hin? Und warum habe ich das Gefühl, dass alles genau dort hin will, wo der Tank nicht hin darf?

Was folgte, war eine dreitägige Mess- und Grübelorgie, die mich endgültig davon überzeugt hat, dass ein Laserentfernungsmesser auch nur ein besonders teurer Zufallsgenerator ist.

Man sagt ja: Der Weg ist das Ziel. In unserem Fall war das Ziel scheinbar, jeden einzelnen Baumarkt Süddeutschlands persönlich kennenzulernen.

Der erste hatte alles, aber nichts davon passte. Der zweite hatte gar nichts. Und der dritte – mein persönlicher Favorit – hatte zwar „bald wieder Lieferung“, aber „bald“ bedeutete offenbar „irgendwann zwischen Weihnachten und dem nächsten Kometeneinschlag“.

Zwischendurch kam die Frage auf, ob wir einfach einen Eimer unter die Dusche stellen und ihn regelmäßig ausleeren sollten. Wäre vermutlich effizienter gewesen (Wie mein Chef immer sagt).

Nachdem die Stromleitungen endlich lagen, kam die Frage: „Und wo verlaufen die Frischwasserleitungen?“ Natürlich – genau da, wo der Abwassertank hin soll oder zumindest dahinter.

Der Ablauf musste außerdem so sitzen, dass man ihn von außen bedienen kann, aber bloß nicht über einer Stahltraverse endet. Das war der Moment, in dem ich gelernt habe, dass „viel messen“ in Wirklichkeit bedeutet: zehnmal messen, zwölfmal fluchen, einmal bohren, dreimal bereuen.

Und dann kam das Thema Gewindegrößen. Es gibt Zoll, metrisch, britisch, italienisch, vermutlich auch marsianisch – aber keine zwei, die zueinander passen. Ich schwöre, ich habe mehr über Gewindesteigungen gelernt als über meine eigene Steuererklärung.

Ein Abwassertank ist ja an sich schon ein schönes Ding – bis er ein paar Mal benutzt wurde. Dann verwandelt er sich in eine mobile Geruchsbombe. Also musste eine Entlüftung her.

Unsere Lösung: HT-Rohre, Aktivkohle-Vlies, Aktivkohlegranulat – das volle Chemielaborprogramm. Und weil wir ja modern sind, habe ich mit dem 3D-Drucker ein Gitter gedruckt, damit das Vlies nicht verrutscht. (An dieser Stelle dachte ich kurz, ich sei ein Genie. Später stellte sich heraus, dass ich nur vergessen hatte, das Gitter richtig herum einzubauen. Aber hey, Details.)

Das Ganze lässt sich später tauschen, falls es doch irgendwann riecht wie in einer Kanalisation. Und das tut es mit Sicherheit.

Der Siphon – mein persönlicher Endgegner:

Der Zulauf von vier Anschlüssen sollte natürlich nicht für Geruchsbelästigung sorgen. Also kam ein großzügiger Siphon zum Einsatz. Großzügig im Sinne von: „Passt da überhaupt noch was anderes hin?“

Wie also montieren, dass alles brav durch den Siphon läuft, ohne dass das Klo plötzlich gurgelt wie ein nasser Frosch? Lösung: von oben. Konsequenz: Alles wurde höher. Und enger. Und komplizierter.

Kurz gesagt: Ich habe in dieser Phase mehr über die Gesetze der Schwerkraft gelernt, als Isaac Newton je wollte.

Ein 140-Liter-Tank klingt harmlos – bis man sich vorstellt, dass das Ding bei einer Vollbremsung plötzlich beschließt, die Fahrerkabine von innen zu besuchen. Also musste das Teil bombenfest montiert werden.

Wir haben einen Steg aufgeklebt, eine Antirutschmatte (eigentlich für Teppiche – Improvisation ist alles!) eingelegt, den Tank draufgesetzt, M8-Gewindestangen durch den Boden gejagt und mit Transportbändern fixiert.

Ich bin mir ziemlich sicher, dass dieser Tank jetzt auch bei einem Erdbeben Stufe 8 nicht mal zuckt. Wenn das Auto irgendwann auseinanderfällt – der Tank bleibt.

Der Sensor-Einbau war dann der feine Abschluss. 37-mm-Loch bohren, hieß es. Einfach, hieß es. Natürlich hatten wir keinen passenden Bohrer. Also warten. Wieder.

Als er endlich da war, erst mal eine Probebohrung in Holz – man wird ja vorsichtig. Dann das Loch in den Tank, Sensor angepasst, Stäbe gekürzt, alles dicht gemacht. Ich schwöre, ich habe noch nie bei einem Loch so geschwitzt.

Und dann war es soweit: Der große Wassertest. Wir standen da wie NASA-Ingenieure vor dem Raketenstart. „Ist alles bereit?“ – „Ich glaube schon…?“

Langsam Wasser rein. Kein Tropfen. Noch mehr Wasser. Immer noch dicht. Ein erleichtertes Aufatmen, das vermutlich bis zum Nachbargrundstück zu hören war.

Klar, ein paar Tropfen kamen später doch irgendwo raus – aber das gehört dazu. Sonst wäre es ja langweilig.

Fazit

Der Grauwassertank steht. Er hält dicht. Er wackelt nicht. Und wir haben auf dem Weg dorthin so ziemlich jede handwerkliche Emotion durchlebt, die es gibt – von „Das wird mega!“ bis „Ich ziehe in eine Höhle und bade im Fluss.“

Aber jetzt, wo alles fertig ist, sind wir fast schon ein bisschen stolz. Und wenn ihr uns das nächste Mal auf dem Stellplatz seht: Fragt bitte nicht nach dem Abfluss. Wir brauchen noch ein paar Monate, um das zu verarbeiten.

Categories: Abwasser, Ausbauverlauf, Wasser

Projekt Bettkasten

4. November 2025 Ernst Wagner 1 Comment

Es fing, wie immer, ganz harmlos an.
„Ach komm, wir bauen noch schnell einen Bettkasten.“
Schnell, haha. Wenn ich jedes Mal einen Euro bekäme, wenn ich das sage, könnten wir uns mittlerweile einen Tischler leisten.

Aber na gut. Stauraum ist schließlich König im Camper, und irgendwas braucht man ja, um die ganzen Kabel, Schräubchen, Ersatzteile und „das heben wir lieber auf, das könnte man irgendwann noch brauchen“-Dinge zu verstecken.

Also ran an die Arbeit – bewaffnet mit 20 mm Alu-I-Profilen (unsere heimlichen Lebenspartner), einer Bohrmaschine und der unerschütterlichen Überzeugung, dass das diesmal ganz easy wird.

Angefangen haben wir – ganz professionell – am Fußende. Erst mal Maß genommen. Und dann nochmal. – zweifel – Also nochmal.
Weil, seien wir ehrlich: egal wie oft man misst, es passt am Ende eh nie auf Anhieb.

Aber irgendwann hatten wir Zahlen auf dem Zettel, die zumindest so aussahen, als könnten sie was ergeben. Also los: Rahmen bauen.

Wir wollten natürlich, dass das Ganze aussieht wie vom Designer – keine sichtbaren Schrauben, alles clean.
Also: Einschraubmuttern!
In der Theorie genial. In der Praxis … nun ja.

Finde mal Einschraubmuttern für 10 mm Holzplatten. Das war ein bisschen wie Einhornjagd im Baumarkt. Die Verkäuferin hat uns angeschaut, als hätten wir gerade gefragt, ob sie vielleicht auch Flügelmuttern mit echten Flügeln hätten.

Damit alles schön passt, haben wir die Bretter erst mal mit Schraubzwingen fixiert. Und dann durchs Aluprofil ins Holz gebohrt – aber nur fast durch!

Denn wer einmal komplett durchbohrt, darf sich direkt über ein hübsches Loch als Deko freuen.

Das ganze Spiel: Platte ran, bohren, Platte ab, Löcher auf M5 aufbohren, Einfräsung oben rein. Klingt technisch, fühlt sich in Wirklichkeit aber an wie Yoga mit Elektrowerkzeugen.

Dann die Löcher für die Einschraubmuttern vorbereiten, Muttern mit Konstruktionskleber einschmieren (schöne Sauerei übrigens) und reindrehen. Und während der Kleber trocknet, denkt man so: Hoffentlich hält das, sonst war’s Kunst.

Nachdem alles ausgehärtet war, kam der große Schraubmoment.
Wir haben gefühlt 100 Schrauben eingedreht – jede einzelne mit Loctite gesichert.

Loctite ist so was wie Superkleber für Leute mit Commitment-Issues: einmal drauf, kriegst du’s nie wieder los.
Aber immerhin löst sich jetzt garantiert nix mehr – weder die Schrauben, noch unsere Sehnenscheidenentzündung.

Für die Klappe haben wir eine Fräsung für Klavierbandscharniere gemacht.
Allein das Wort klingt ja schon, als würde man Chopin spielen, während man schraubt.
In Wahrheit haben wir uns einfach mit der Oberfräse angelegt und gehofft, dass sie gnädig ist.

Dann Scharniere rein, Deckel montiert – und siehe da: Es funktioniert!
Natürlich nicht auf Anhieb. Erst klemmte es, dann fiel’s runter, dann klemmte es wieder – aber am Ende lief’s wie geschmiert (im wahrsten Sinne).

Dann wurden die Zierleisten angebracht. Der Kasten sieht aus wie ein Weihnachtsbaum.

Und weil wir schon mitten im Größenwahn waren, haben wir noch LED-Bänder eingebaut.
Mit Magnetkontaktschalter. Jetzt geht das Licht an, wenn man den Kasten öffnet.
Wir haben also offiziell Beleuchtung unterm Bett. Romantik trifft Elektronik.

Dann kam das Finale: Einbau am Bettfußende.
Zum Glück hatten wir beim Bettenbau schon vier Nutensteine vorgesehen. (Ja, das war tatsächlich mal vorausschauendes Denken – fast schon unheimlich.)

Zur Dämpfung der Vibrationen im Koffer kamen Gummischeiben dazwischen – die gleichen wie bei unserer Solaranlage.
Man könnte sagen, wir haben eine gewisse Markenbindung zu Gummi.

Die eigentliche Herausforderung: alle vier Schraubenlöcher genau über den Nutensteinen positionieren.
Das war Millimeterarbeit auf Niveau „Augenmaß, Schweißausbruch und Stoßgebet“.

Aber – Wunder geschehen – es hat gepasst!
Das Gefühl war ungefähr so, als hätten wir gerade einen IKEA-Schrank ohne Fluchen aufgebaut.

Kaum war das Fußende fertig, dachten wir uns:
„Jetzt läuft’s! Lass uns das gleiche Spiel noch mal machen – vorne!“

Und so wiederholte sich das ganze Schauspiel: messen, bohren, fluchen, Loctite inhalieren.
Aber hey – Übung macht den Meister.
Oder zumindest jemanden, der sehr viele Aluprofile besitzt und wenig Geduld.

Was bleibt?
Ein wunderschöner Bettkasten, der aussieht, als wär er schon immer da gewesen.
Ein Rücken, der dringend Urlaub braucht.
Und das stolze Wissen, dass wir jetzt unter dem Bett Licht haben.

Wir haben gelacht, geschwitzt, geflucht – und am Ende gewonnen.
Der Bettkasten steht.
Er hält.
Er leuchtet.

Und wir?
Wir leuchten gleich mit. 😎

Categories: Alu-Profile, Ausbauverlauf, Kabel, Koffer, Möbelbau

Rahmen der PSK-Tür wird weiter abgedichtet

4. September 2025 Ernst Wagner

Breaking News: Der LKW ist immer noch nicht dicht. Aber hey, wir geben nicht auf – schließlich will man ja irgendwann mal die Rückseite zuhaben, bevor die erste Seepferdchen-Kolonie in unserem Innenausbau einzieht. Diesmal war die PSK-Tür dran. Klingt unspektakulär? Falsch gedacht.

Meike hat das Brett oberhalb der Schiebetür behandelt, als sei es ein Rembrandt-Gemälde. Zweimal grundiert, dann zwei Schichten weiße Farbe. Wasserdicht, glänzend, fast zu schade für die Baustelle. Wir nennen es intern nur noch „Das Brett der Hoffnung“.

Nachdem es wochenlang trocknen durfte (gefühlt bis zum Sankt-Nimmerleins-Tag), wurde es eingepasst und mit Sika festgeklebt. Soweit der Plan.

August 2025. 32 Grad. Luftfeuchtigkeit wie in einer finnischen Sauna, nur ohne Wellness. Wir dachten, wir hätten Zeit, das Sika schön zu verteilen. Hahaha. Falsch gedacht. Innerhalb weniger Minuten war das Zeug so zäh wie unsere Stirn nach dem 17. Mal „gegen-die-Tür-rennen“.

Die erste Fuge? Sah aus wie eine schlecht gezogene Mayonnaisespur auf einem Döner. Absolut untragbar. Lösung: Warten, alles aushärten lassen, zweite Runde starten. Diesmal mit breiterem Fugenwerkzeug und dem letzten Rest Würde, der uns geblieben war. Ergebnis: Eine Fuge, die wir jetzt sogar bei Tageslicht anschauen können, ohne dass wir Tränen lachen.

Ein paar Wochen später haben wir die Innenseite mit XPS-Dämmung verkleidet. Wieder verfugt. Wieder eine Woche warten. Wieder kleben. Wieder verfugen. Unser Leben ist mittlerweile in „noch klebrig“ und „gerade am Trocknen“ eingeteilt.

Fun Fact: Wir könnten mittlerweile ein Buch schreiben: „Verfugt in 80 Tagen“.

Parallel haben wir den seitlichen Spalt abgedichtet und eine Versorgungsleiste eingebaut. Da kann man später eine Außendusche anschließen (falls wir jemals wieder sauber werden), den Gasgrill betreiben (hoffentlich explodiert’s nicht) oder Solarpaneele dranhängen, um die Batterien zu laden.

Und weil wir ja immer ans Ganze denken: natürlich auch 12V- und 230V-Steckdosen. Für alle Eventualitäten – von Handy laden bis Raumschiff auftanken.

Innen: L-Winkel rein, kleben, verfugen, XPS drauf, Verkleidung ran. Easy. Also easy im Sinne von „wir haben 3 Stunden geflucht und anschließend Sika von den Haaren gekratzt“.

Am Ende haben wir den PSK-Rahmen mit dem Holzrahmen verklebt. – Ein Emotionaler Moment. Wir standen davor wie frischgebackene Eltern vor ihrem Baby. Nur dass unser Baby klebrig war, nach Lösungsmittel roch und wahrscheinlich niemals in der Lage sein wird, uns im Alter zu pflegen.

Jetzt müsste eigentlich alles dicht sein. Eigentlich. Aber wir sind Realisten: Wenn es regnet, stehen wir vermutlich wieder mit Taschenlampe und Flüchen da.

Und wofür das Ganze schon jetzt? Damit wir den LKW endlich wiegen können. Parallel geht’s zur Fa. Tegos in Pfullendorf, wo ein Profi unsere Türen und Klappen einstellt. Denn wenn wir das selbst machen, fahren wir am Ende wahrscheinlich mit einer Klappe, die nur in Vollmondnächten richtig schließt.

Und zum krönenden Abschluss: Besuch bei einer Schreinerei in Sigmaringen. Küchenfronten nachbauen lassen. Weil selbst wir wissen: Mit Sika und Dämmung wird das nix.

Fazit: Wir haben wieder geklebt, verfugt, geflucht. Ist es dicht? Keine Ahnung. Aber hey – wenigstens haben wir Steckdosen, ein Brett mit VIP-Status und einen soliden Grund, demnächst ein Bier aufzumachen.

Categories: Ausbauverlauf, Dämmung, Koffer, Schiebetür

Bau des Küchenblocks

12. August 2025 Ernst Wagner 1 Comment

Man sagt ja: „Ein Küchenblock im Camper ist nur ein Wochenendprojekt.“ Haha. Netter Gedanke. Unser Projekt dauerte länger, kostete mehr Bier, Nerven und erzeugte deutlich mehr Schweiß als erwartet — aber am Ende sieht es fast nach Küche aus. Meistens.

Problem: Wir wollten eine leichte, flexible und stabile Küche, die auf dem unteren Boden sitzt, Platz für den Frischwassertank lässt und trotzdem mit IKEA‑Schubladen kooperiert.
Expertise: Wir sind keine Schreinergötter — aber wir haben Bock, Aluminium‑Profile und Zollstock, und das reicht meistens.

Der Küchenblock soll auf dem unteren Boden und nicht auf dem Zwischenboden stehen. Vorteil: weniger Gewicht über dem Zwischenboden, mehr Spielraum fürs Fahrzeug beim Verwinden und weniger Angst vor dem ersten Schlagloch, den halben Küchenblock im Gang liegen zu haben.

Unter dem Block lagern wir die Hälfte unseres Frischwassers — dieser Tank ist rund 30 cm hoch, perfekt, um die Sockelhöhe des Küchenblocks für Sensoren und Kleinkram zu nutzen. Praktisch und clever. Zumindest auf dem Papier.

Die Grundkonstruktion besteht aus 20er Alu‑Profilen (Typ I). Das gibt uns ein hohes Maß an Flexibilität — quasi Lego für Erwachsene, und so modular, dass selbst LEGO neidisch würde, nur mit echtem Werkzeug und echtem Versagen.

Aber: Wir wollen IKEA-Schubläden einbauen. Problem: IKEA rechnet mit 16er Korpussen, unsere Profile sind aber 20 mm dick. Das macht 12 mm Differenz – und 12 mm sind in der Welt des Möbelbaus ungefähr so schlimm wie ein fehlender 13er Schlüssel beim Schrauben: Es geht einfach nix weiter.

IKEA‑Korpusse sind für das klassische Modul‑System ausgelegt: Wenn zwei Korpusse nebeneinanderstehen, hat man jeweils 16 mm Seitenwand → zusammen ergibt das 16 + 16 = 32 mm Wandstärke.
Unser Ersatz: ein einzelnes 20 mm Alu‑Profil als Trennung. Rechnen wir: 32 mm − 20 mm = 12 mm Differenz. Voilà — das ist die berüchtigte 12‑mm‑Lücke, die uns die Frontblendenkompatibilität etwas versaut hat.
Kurz: Nicht 4 mm, nicht 8 mm — sondern 12 mm, und das ist genug, um eine schicke Frontblende kurzzeitig in Frage zu stellen.

Wir sind also zu IKEA gefahren, nicht um Teelichter zu bunkern, sondern mit Zollstock und Notizblock bewaffnet die Innenmaße der Korpusse auszumessen. Andere Familien machen Sonntagsausflüge; wir messen Innenkorpusse und sehen dabei wahrscheinlich aus wie DIY‑Spione.
Mit den Messwerten planten wir die Küche, erstellten eine Stückliste und zogen in den Kampf.

Alu Stangen auf Maß sägen, feilen, entgraten — man fühlt sich danach wie ein Handwerker, der stundenlang glänzende Späne produziert hat. Zusammenschrauben der Profile: am Anfang „lammelig“ und schief (und ja, wir haben das Wort „lammelig“ öfter benutzt – aber nicht nur das). Doch mit jeder Verbindung wuchs die Stabilität und unser Vertrauen in unsere Planung. Irgendwann stand ein Rahmen, der so robust war, dass man fast geneigt war, eine kurze Tanzeinlage darauf zu wagen (haben wir nicht gemacht — Unser Sicherheitsgefühl war noch nicht so weit).

Jetzt noch Schienen rein, Test-Schubladen rein – und BÄM: der Fehler:

Ich hatte die Frontblendenhöhe in Relation zur Einzugsschiene… sagen wir mal… sehr „großzügig interpretiert“. Glücklicherweise betraf das nur die Höhe, nicht die Breite — die 12 mm Differenz hatten wir ja schon im Kopf.
Lösung: horizontale Aluprofile nachjustieren. Aufwand: ca. 3 Stunden intensives Schrauben, Fluchen auf schwäbisch (und ja, ein bisschen Karamalz und Selbstmitleid) und ein fragender Blick meiner besseren Hälfte, ob das alles wirklich so geplant war.

Ergebnis: Die Probeschubläden laufen jetzt, als wären sie nie anders geplant worden.

Jetzt sitzt alles da, wo es soll, die Probeschubladen laufen, und das Konstrukt ist bereit, den Zwischenboden kennenzulernen.
Bleibt nur noch: Küchenblock an die verklebten Verschraubungsleisten schrauben, Frontblenden anpassen – und dann entscheiden, ob wir sie vom Schreiner machen lassen oder wir probieren den Schreiner‑Selberversuch.
Ich tippe auf: Wir sagen, wir machen’s selbst, es passiert ewig nix – und in einem Jahr rufen wir doch den Schreiner an.

Das ist eine andere, sehr lange und höchst romantische Geschichte — zumindest bis zur ersten Stichsäge.

Categories: Alu-Profile, Ausbauverlauf

Unterkonstruktion des Zwischenbodens

11. August 2025 Ernst Wagner

Zur Unterkonstruktion gehört für uns auch der Zwischenboden. Bereits während der Dämmphase haben wir im unteren Bereich der Wände – etwa auf 30 cm Höhe – eine 40 mm Verschraubungsleiste eingeklebt. Diese Leiste dient als Auflagepunkt für die 30 mm Alu-Konstruktionsprofile im Industriestandard, die wir dort verschraubt haben. Die Schrauben wurden vorher mit Sikakleber eingeschmiert, um sie gegen Rausrütteln zu sichern. Auf diesen Profilen ruht die untere Unterbodenkonstruktion, die den späteren Zwischenboden trägt.

Im Bereich des Bettes haben wir darauf geachtet, dass seitlich wirkende Kräfte möglichst direkt von einer Wandseite zur anderen übertragen werden. Dieser Ansatz wird im weiteren Bauverlauf auch im mittleren Bereich nochmals umgesetzt werden können. Eine komplett durchgängige Ausführung war an dieser Stelle jedoch nicht möglich.

Unter dem jetzigen HPL-beschichteten Boden haben wir an den Punkten, an denen die abstützenden Stelzen stehen, zusätzlich eine 40 mm dicke Holzlattung verklebt. So können die Kräfte gezielt in diese Auflageflächen geleitet werden. Die Stelzen werden später noch mit dem Boden verschraubt, um ein „Hüpfen“ zu verhindern. Der Nachteil dieser Lösung: Alle vertikalen Lasten wirken punktuell auf die 30 × 30 mm Flächen der Stelzen. Diese Punkte sind damit besonders belastet. Falls sich der Boden an diesen Stellen im Betrieb absenkt, müssen wir nachträglich Lastverteilungsmaßnahmen einbauen.

Zur Konstruktion selbst gibt es nicht viel Spektakuläres zu berichten – sie ist sehr flexibel und erlaubt jederzeit Änderungen im weiteren Bauverlauf. Durch die offene Bauweise lassen sich später problemlos zusätzliche Elemente anbringen, wie z. B. Platten für Elektroanschlüsse, Kabelkanäle oder auch Raumteiler. Allerdings ist der Aufbau zeitintensiv und erfordert hohe Genauigkeit. Jede Schraube wird später noch einmal herausgenommen und mit Schraubenkleber (Henkel Loctite 243) gesichert.

Zum Abschluss wird der Zwischenboden fest mit den Aluprofilen verschraubt, sodass alle Bauteile formschlüssig miteinander verbunden sind. Damit haben wir eine stabile Basis geschaffen, auf der der weitere Ausbau aufbauen kann.

Und wie wir den Zwischenboden eingebaut haben könnte dich auch noch interessieren.

Categories: Boden, Gewicht, Koffer, Verschraubungsleisten

Einbau unserer Terassen PSK-Tür

1. August 2025 Ernst Wagner 2 Comments

Also gut. Setzen wir uns zusammen, holt euch ’nen Kaffee (oder was Stärkeres) – es ist Zeit für eine weitere Geschichte aus der Rubrik „Was lange währt, wird hoffentlich auch irgendwann mal fertig“. Dieses Mal: Die große Saga unserer Parallel-Schiebe-Kipp-Tür. Kurz: PSK. Lang: „Puh, sowas Komplexes!“ – Und das nach dem die Tür endlich geliefert wurde – Ihr wisst ja

Irgendwann, irgendwo in der Dämmphase – als alles noch mit Hoffnung, Staub und endlosen To-do-Listen durchzogen war – fassten wir den Plan: „Da soll mal eine PSK-Tür hin, eine richtig schicke! Große Glasfront, viel Licht, ein Hauch von französischem Lebensgefühl, nur halt mit deutschem Dämmwert.“ Was kann da schon schiefgehen?

Nun ja. Fast alles, außer dass wir uns zumindest nicht gegenseitig mit dem Akkuschrauber verfolgt haben. Noch nicht.

Bevor überhaupt ans Einbauen zu denken war, mussten erstmal dicke Holzbalken her. Dick im Sinne von: „Die tragen später nicht nur die Tür, sondern auch unsere letzten Nerven.“
Diese Balken wurden liebevoll behandelt wie ein pflegebedürftiges Haustier:

Mit antifäulnis getränkt (falls es draußen mal regnet – also jeden zweiten Tag),
zweimal grundiert,
zweimal lackiert,
mit Polymerkleber auf der Innenseite noch vor den inneren Stahlrahmen geschmiert wie Butter aufs Bauernbrot.

Fazit: Diese Balken sind jetzt wetterfester als wir selbst.

An diesem Punkt wurde uns klar: „Okay, wir wissen wie man Balken klebt, aber eine PSK-Tür? Da holen wir uns besser jemanden, der das nicht nur auf YouTube gesehen hat.“
Gesagt, getan – und hier nochmal ein riesiges DANKE an unseren persönlichen Fensterflüsterer. Ohne dich wären wir heute noch damit beschäftigt, die Tür auf der Ladebordwand zu balancieren wie ein Zirkuspferd auf Rollschuhen.

So sah unser Türtango dann in etwa aus:

Schutzfolien entfernt (diese Biester kleben besser als Sekundenkleber auf Fingerhaut),
feste Scheibe rausgenommen,
Transportsicherungen abgeschraubt (und nur zwei davon verloren – neuer Rekord!),
alles schön sauber gemacht (sogar mit Tuch – wir waren selber überrascht),
Kompriband auf dem Boden und an der Seite aufgeklebt,
den Rahmen in Position geschoben (Flüche inklusive),
verschraubt, oben auch noch Kompriband drauf, neuen Balken druff – läuft!

Bis zu dem Moment, wo der linke Balken… naja… sagen wir mal: ein bisschen „schüchterner“ war als geplant. Genauer: zu kurz abgesägt. Da stand er nun, unser halbes Meisterwerk, und wartete auf den rettenden Balken 2.0.

Also: nochmal von vorn. Behandeln, grundieren, lackieren, fluchen, verschrauben. So wie bei der ersten Runde, nur mit mehr Erfahrung – und weniger Motivation.

Am Ende (nach nur ungefähr 137 kleinen Nervenzusammenbrüchen) war’s dann tatsächlich soweit: Die feste Scheibe kam wieder rein, die Tür saß perfekt, alles funktionierte, nichts quietschte. Es sah nicht nur aus wie bei den Profis – es war fast so.

Nur die verbliebenen Spalten oben und links warten jetzt noch darauf, gefüllt und verkleidet zu werden. Aber wie gesagt: Das ist eine andere Geschichte.

Der Einbau war lang, lehrreich und definitiv nicht ohne Lachtränen (sowohl vor Freude als auch aus purer Verzweiflung). Aber: Die PSK-Tür steht, sieht gut aus – und macht jetzt jedes Mal beim Aufschieben das Geräusch von „Es hat sich gelohnt“.

In diesem Sinne: Tür auf, Welt rein!

👉 Mehr solche Geschichten, bei denen du dich gleichzeitig lachen und inspirieren lassen kannst? Dann schau regelmäßig in unseren Ausbauverlauf. Wir bauen weiter – und du darfst dabei zusehen, wie wir uns charmant durch jede Baustelle schwäbisch fluchend improvisieren.

Categories: Ausbauverlauf, Gewicht, Koffer, Schiebetür
